SN74HCT04DR
- 厂商名称TI德州仪器
- 元件分类门极和反相器
- 中文描述非门，74HCT04，1输入，4mA，4.5V至5.5V，SOIC-14
- 英文描述Inverter 6-Element CMOS 14-Pin SOIC T/R
- 数据手册SN74HCT04DR数据手册Datasheet PDF
- 在线购买
SN74HCT04DR概述
SN74HCT04D是一款六非门，6个独立的电路。该器件可执行布尔函数Y=A逻辑。该器件的工作电压范围为2至6V，输出可驱动10个LSTTL负载。
20?A最大ICC，低功耗
13ns tpd(典型值)
5V时，±4mA输出驱动
最大1?A低输入电流
输入与TTL电压兼容
绿色产品，无Sb/Br
应用
工业
20?A最大ICC，低功耗
13ns tpd(典型值)
5V时，±4mA输出驱动
最大1?A低输入电流
输入与TTL电压兼容
绿色产品，无Sb/Br
应用
工业
SN74HCT04DR中文参数
| 制造商: | Texas Instruments | 封装 / 箱体: | SOIC-14 |
| 产品种类: | 门极和反相器 | 功能: | Inverter |
| 电路数量: | 6 Circuit | 输入类型: | TTL |
| 逻辑系列: | HCT | 工作温度范围: | - 40 C to + 85 C |
| 逻辑类型: | CMOS | 输出类型: | CMOS |
| 电源电压-最大: | 5.5 V | 系列: | SN74HCT04 |
| 电源电压-最小: | 4.5 V | 输出线路数量: | 6 Output |
| 最小工作温度: | - 40 C | 高电平输出电流: | - 4 mA |
| 最大工作温度: | + 85 C | 低电平输出电流: | 4 mA |
| 安装风格: | SMD/SMT | 工作电源电压: | 5 V |

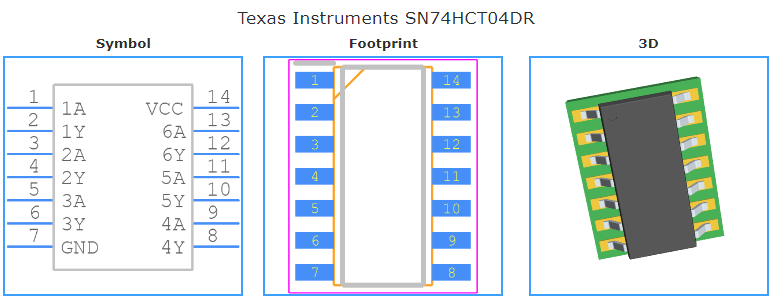

SN74HCT04DR引脚图
