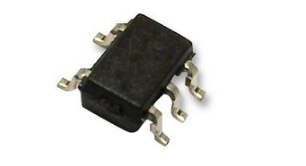

SN74AHC1G08DCKR
- 厂商名称TI德州仪器
- 元件分类逻辑门
- 中文描述与门，74AHC1G08，2输入，8 mA，2 V至5.5 V，SC-70-5
- 英文描述AND Gate 1-Element 2-IN CMOS 5-Pin SC-70 T/R
- 数据手册SN74AHC1G08DCKR数据手册Datasheet PDF
- 在线购买
SN74AHC1G08DCKR概述
SN74AHC1G08DCKR是一个单2输入正与门。设备在正逻辑中执行布尔函数Y=A?B或Y=(A+B)。该器件在2至5.5V的电压范围内工作，在5V时的最大tpd为7ns。所有输入的施密特触发器动作使电路能够容忍较慢的输入上升和下降时间。
10?A最大ICC低功耗
±8mA输出驱动电压为5V
每个JESD 17的闩锁性能超过250mA
ESD保护超过JESD 22
绿色产品，不含Sb/Br
应用
消费电子产品，计算机和计算机周边，嵌入式设计与开发，传感与仪器，HVAC，通信与网络，成像，视频和目视
10?A最大ICC低功耗
±8mA输出驱动电压为5V
每个JESD 17的闩锁性能超过250mA
ESD保护超过JESD 22
绿色产品，不含Sb/Br
应用
消费电子产品，计算机和计算机周边，嵌入式设计与开发，传感与仪器，HVAC，通信与网络，成像，视频和目视
SN74AHC1G08DCKR中文参数
| 逻辑功能 | AND | 最长传播延迟时间@最长CL | 7.9 ns @ 5 V, 12.3 ns @ 3.3 V |
| 安装类型 | 表面贴装 | 最小工作电源电压 | 2 V |
| 元件数目 | 1 | 最大低电平输出电流 | 8mA |
| 每逻辑门 的输入端数量 | 2 | 最高工作温度 | +85 °C |
| 施密特触发器输入 | 否 | 传输延迟测试条件 | 50pF |
| 封装类型 | SC-70 | 长度 | 2mm |
| 引脚数目 | 5 | 高度 | 0.9mm |
| 逻辑系列 | AHC | 宽度 | 1.25mm |
| 最大工作电源电压 | 5.5 V | 最低工作温度 | -40 °C |
| 最大高电平输出电流 | -8mA | 尺寸 | 2 x 1.25 x 0.9mm |

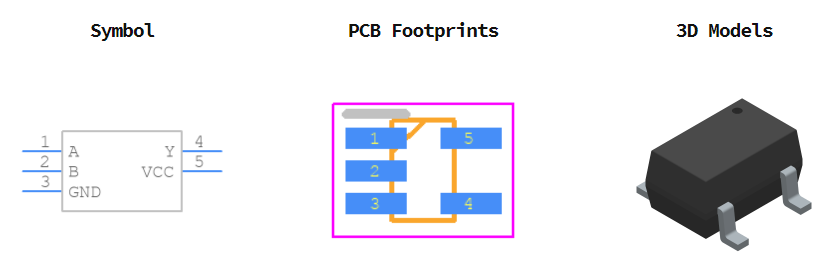

SN74AHC1G08DCKR引脚图
