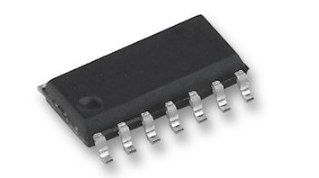

UC3844BDR2G

UC3844BDR2G为高性能固定频率电流模式控制器。此类器件专门针对离线和DC-DC转换器应用而设计，为设计人员提供了外部部件极少的成本高效方案。这些集成电路具有振荡器、温度补偿参考、高增益误差放大器、电流传感比较器和高电流图腾柱输出，适用于驱动功率MOSFET。还包括了保护功能，有输入和参考欠压锁定且均具有迟滞、按周期电流限制、用于单脉冲计量的锁存，以及每隔一个振荡器周期即对输出进行间隔关断的触发器，可将输出停滞时间编程为50%到70%。此类器件采用8引脚双列直插和表面贴装(SO-8)塑料封装以及14引脚塑料表面贴装(SO-14)封装。SO-14封装具有单独的电源和接地引脚用于图腾柱输出级。UCX844B的UVLO阈值为16 V（开）和10 V（关），适用于离线转换器。UCX845B针对UVLO阈值为8.5 V（开）和7.6 V（关）的低电压阈值而量身定制。

特性

用于精确频率控制的微调振荡器

振荡器频率保证在250 kHz

电流模式操作至500 kHz输出开关频率

输出死区时间从50%到70%可调

自动前馈补偿

用于逐周期限流的锁存PWM

具有欠压锁定功能的内部调整基准

大电流图腾柱输出

带迟滞的欠压锁定

低启动和工作电流

提供无铅封装
