LMR14050SDDAR
- 厂商名称TI德州仪器
- 元件分类开关稳压器
- 中文描述具有40μA IQ的SIMPLE SWITCHER®、40V、5A 2.2MHz降压转换器
- 英文描述40V,5A SIMPLE SWITCHER,2.2MHz Step-Down Regulator with 40μA IQ
- 数据手册LMR14050SDDAR数据手册Datasheet PDF
- 在线购买
LMR14050SDDAR概述
LMR14050器件是一款具有集成型高侧MOSFET的40V、5A降压稳压器。该器件具有4V至40V的宽输入电压范围，适用于从工业到汽车各类应用中非稳压电源的电源调节。该稳压器在休眠模式下的静态电流为40µA，非常适合电池供电类系统。并且在关断模式下具有1μA的超低电流，可进一步延长电池使用寿命。该稳压器的可调开关频率范围较宽，这使得效率或外部元件尺寸能够得到优化。内部环路补偿意味着用户不用承担设计环路补偿组件的枯燥工作。并且还能够以最大限度减少器件的外部元件数。精密使能输入简化了稳压器控制和系统电源排序。此外，该器件还内置多种保护特性：逐周期电流限制保护、应对功耗过大的热感测和热关断保护、以及输出过压保护。
应用范围
汽车电池稳压
工业用电源
电信和数据通信系统
电池供电系统
应用范围
汽车电池稳压
工业用电源
电信和数据通信系统
电池供电系统
LMR14050SDDAR中文参数
| 制造商: | Texas Instruments | 静态电流: | 40 uA |
| 产品种类: | 开关稳压器 | 开关频率: | 2.2 MHz |
| 安装风格: | SMD/SMT | 最小工作温度: | - 40 ℃ |
| 封装 / 箱体: | SO-PowerPad-8 | 最大工作温度: | + 125 ℃ |
| 拓扑结构: | Buck | 系列: | LMR14050 |
| 输出电压: | 800 mV to 28 V | 高度: | 1.7 mm |
| 输出电流: | 5 A | 长度: | 4.9 mm |
| 输出端数量: | 1 Output | 湿度敏感性: | Yes |
| 输入电压（最小值）: | 4 V | 工作电源电流: | 40 uA |
| 输入电压（最大值）: | 40 V | 电源电压-最小: | 4 V |

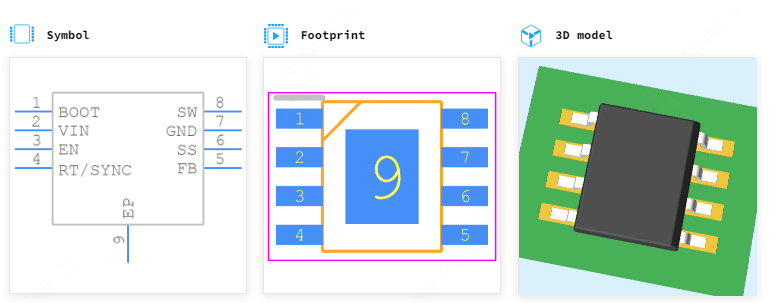

LMR14050SDDAR引脚图
