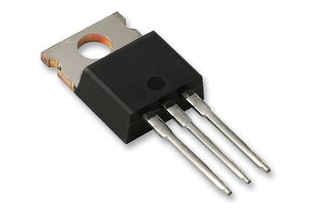

LM317BTG
- 厂商名称ON安森美
- 元件分类线性稳压器LDO
- 中文描述性稳压器，LM317系列，输出1.2→37 V，TO-220封装，最大输出1.5A，通孔，可调输出
- 英文描述LDO Regulator Pos 1.2V to 37V 0.4A 3-Pin(3+Tab)TO-220 Tube
- 数据手册LM317BTG数据手册Datasheet PDF
- 在线购买
LM317BTG概述
LM317BTG是一款可调3端子正压稳压器，能够在1.2 V至37 V的输出电压范围内提供超过1.5 A的电流.该稳压器非常易于使用，只需两个外部电阻即可设置输出电压.此外，产品具有内部电流限制，热关断与安全区域补偿.
消除库存许多固定电压
浮动运作，用于高压应用
输出晶体管安全区补偿
内部短路电流限制，温度稳定
内部热过载保护
输出调节1.2V至37V
输出电流超过1.5A
应用
电源管理
消除库存许多固定电压
浮动运作，用于高压应用
输出晶体管安全区补偿
内部短路电流限制，温度稳定
内部热过载保护
输出调节1.2V至37V
输出电流超过1.5A
应用
电源管理
LM317BTG中文参数
| 输出电压 | 1.2 → 37 V | 极性 | 正极 |
| 最大输出电流 | 1.5A | 长度 | 10.28mm |
| 封装类型 | TO-220 | 负荷调节 | 0.005 |
| 输出类型 | 可调整的 | 高度 | 9.28mm |
| 安装类型 | 通孔 | 宽度 | 4.82mm |
| 最大输入电压 | 40 V | 尺寸 | 10.28 x 4.82 x 9.28mm |
| 引脚数目 | 3 | 参考电压 | 1.3V |
| 最低工作温度 | -40 °C | 线路调节 | 0.04 %/V |
| 最高工作温度 | +125 °C | 系列 | LM317 |
| 输出数目 | 1 |

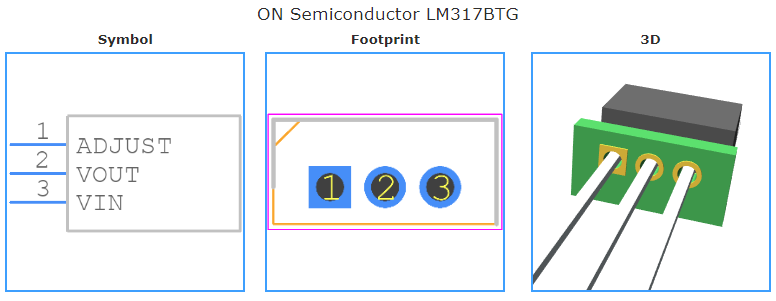

LM317BTG引脚图
