AD8137YRZ-REEL7
- 厂商名称ADI
- 元件分类差分放大器
- 中文描述差分放大器,1放大器,11 mV,91 dB,110 MHz,-40°C,125°C
- 英文描述Differential Amplifiers Low Power/Cost Diff.10-12 Bit ADC Driver
- 数据手册AD8137YRZ-REEL7数据手册Datasheet PDF
- 在线购买
AD8137YRZ-REEL7概述
AD8137是一款具有轨至轨输出的低成本差分驱动器，是对功率和成本敏感的系统中驱动ADC的理想选择。它易于应用，其内部共模反馈结构允许其输出共模电压由应用于一个引脚的电压控制。内部反馈回路还提供了固有的平衡输出，以及对偶数阶谐波失真产品的抑制。掉电功能有利于关键的低功率应用。它采用Analog Devices,Inc.专有的第二代XFCB工艺制造，使其能够以极低的功耗实现高水平的性能。它被广泛用于ADC驱动器、汽车视觉和安全系统、汽车信息娱乐系统、便携式仪器、电池供电的应用、单端到差分转换器、差分有源滤波器、视频放大器、电平转换器等应用。
在5V时，静态电源电流为2.6mA
在5V时，掉电模式为450?A
在（G=1）时，大信号3dB带宽为110MHz
压摆率为450V/?s，在500kHz时为12位SFDR性能
快速沉降时间（0.02%）为110ns（典型值）
低输入偏移电压最大为±2.6mV，低输入偏移电流最大为0.45?A
宽电源电压范围:2.7V到12V
外部可调增益，差分输入和输出
工作温度:-40°C到+125°C
封装方式为8引脚标准小外形封装(SOIC-N)
在5V时，静态电源电流为2.6mA
在5V时，掉电模式为450?A
在（G=1）时，大信号3dB带宽为110MHz
压摆率为450V/?s，在500kHz时为12位SFDR性能
快速沉降时间（0.02%）为110ns（典型值）
低输入偏移电压最大为±2.6mV，低输入偏移电流最大为0.45?A
宽电源电压范围:2.7V到12V
外部可调增益，差分输入和输出
工作温度:-40°C到+125°C
封装方式为8引脚标准小外形封装(SOIC-N)
AD8137YRZ-REEL7中文参数
| 制造商: | Analog Devices Inc. | 最大工作温度: | + 125℃ |
| 产品种类: | 差分放大器 | 安装风格: | SMD/SMT |
| 系列: | AD8137 | 封装 / 箱体: | SOIC-8 |
| 通道数量: | 1 Channel | 双重电源电压: | +/- 3 V, +/- 5 V |
| GBP-增益带宽产品: | 76 MHz | 增益V/V: | 1 V/V |
| SR - 转换速率 : | 450 V/us | 高度: | 1.5 mm |
| CMRR - 共模抑制比: | 79 dB | 输入电压范围—最大: | 4 V |
| 每个通道的输出电流: | 20 mA | 长度: | 5 mm |
| Ib - 输入偏流: | 1 uA | 最大双重电源电压: | +/- 6 V |
| Vos - 输入偏置电压 : | 2.6 mV | 最大输入电阻: | 400 kOhms |
| 电源电压-最大: | 12 V | 最小双重电源电压: | +/- 1.35 V |
| 电源电压-最小: | 2.7 V | 工作电源电压: | 2.7 V to 6 V |
| 工作电源电流: | 3.2 mA | PSRR - 电源抑制比: | 91 dB |
| 最小工作温度: | - 40℃ | 稳定时间: | 100 ns |

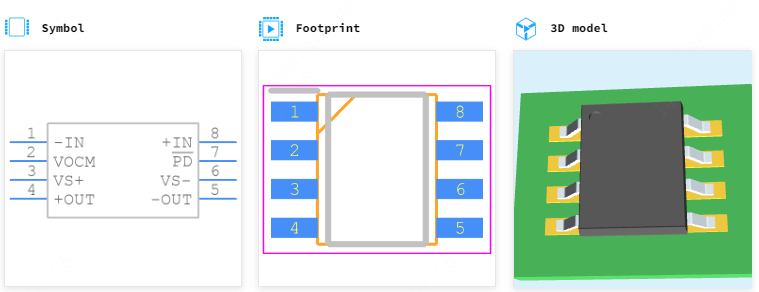

AD8137YRZ-REEL7引脚图
