74LVC1G14GV,125
- 厂商名称Nexperia
- 元件分类反相器
- 中文描述非门,LVC系列,施密特触发,1输入,1.65V至5.5V,SC-74A-5
- 英文描述Single Schmitt-trigger inverter@en-us
- 数据手册74LVC1G14GV,125数据手册Datasheet PDF
- 在线购买
74LVC1G14GV,125概述
74LVC1G14GV是一个单一的施密特触发器反相器，提供施密特触发器输入的反相缓冲器功能。它能够将缓慢变化的输入信号转化为清晰度高、无抖动的输出信号。输入可以由3.3V或5V器件驱动。这一特性允许在3.3V和5V的混合环境中使用该器件。输入端的施密特触发器动作使电路能够容忍较慢的输入上升和下降时间。该器件被完全指定用于使用IOFF的部分断电应用。IOFF电路使输出失效，防止了器件在断电时出现破坏性的回流。
高抗噪性
符合JEDEC标准-JESD8-7、JESD8-5和JESD8-B/JESD36
±24mA输出驱动（VCC=3V）
CMOS低功耗
闩锁性能超过250mA
与TTL电平直接接口
无限的上升和下降时间
输入接受的电压高达5V
ESD保护-HBM JESD22-A114F超过2000V，MM JESD22-A115-A超过200V
应用
工业
高抗噪性
符合JEDEC标准-JESD8-7、JESD8-5和JESD8-B/JESD36
±24mA输出驱动（VCC=3V）
CMOS低功耗
闩锁性能超过250mA
与TTL电平直接接口
无限的上升和下降时间
输入接受的电压高达5V
ESD保护-HBM JESD22-A114F超过2000V，MM JESD22-A115-A超过200V
应用
工业
74LVC1G14GV,125中文参数
| 制造商: | Nexperia | 安装风格: | SMD/SMT |
| 产品种类: | 反相器 | 封装 / 箱体: | SC-74A-5 |
| 电路数量: | 1 Circuit | 高电平输出电流: | - 32 mA |
| 逻辑系列: | LVC | 低电平输出电流: | 32 mA |
| 逻辑类型: | CMOS | 工作电源电压: | 1.8 V, 2.5 V, 3.3 V, 5 V |
| 电源电压-最大: | 5.5 V | 产品类型: | Inverters |
| 电源电压-最小: | 1.65 V | 静态电流: | 100 nA |
| 最大工作温度: | + 125 ℃ |

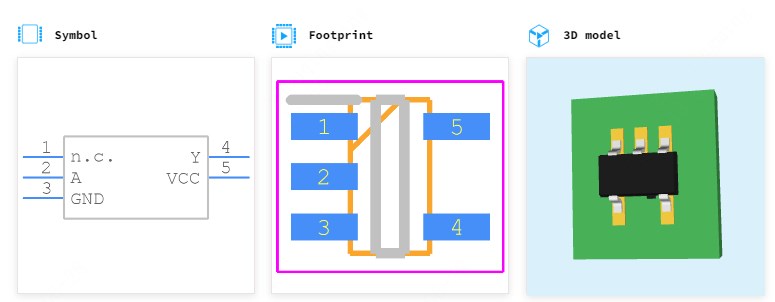

74LVC1G14GV,125引脚图
