MAX15062AATA+T
- 厂商名称ADI
- 元件分类DCDC电源芯片
- 中文描述直流/直流控制器,降压稳压器,4.5 V至60 V,1输出,500 kHz,TDFN-8
- 英文描述DC/DC CTRL,SYNC BUCK,500KHZ,TDFN-8
- 数据手册MAX15062AATA+T数据手册Datasheet PDF
- 在线购买
MAX15062AATA+T概述
MAX15062AATA+T是一款超小型、高效率、同步降压的DC-DC转换器，采用8引脚TDFN封装。它具有峰值电流模式控制架构，其MODE引脚可用于在脉宽调制（PWM）或脉冲频率调制（PFM）控制方案中操作器件。PWM操作在所有负载下提供恒定的频率操作，在对可变开关频率敏感的应用中非常有用。PFM操作可禁用负的电感电流，并在轻度负载时跳过脉冲，以实现高效率。低电阻的片上MOSFET确保在满负荷时的高效率，并简化了PCB布局。为了减少输入浪涌电流，该器件提供了一个内部软启动。该器件还集成了一个EN/UVLO引脚，允许用户在所需的输入电压水平上打开部件。一个开漏RESET（互补）引脚可用于输出电压监控。它可用于HVAC和楼宇控制、4mA至20mA电流环路和通用负载点。
电源电压范围:4.5V到60V
汽车工作温度范围:-40°C到125°C
消除了外部元件并减少了总成本、内部补偿和内部软启动
减少了DC-DC稳压器的库存数量，固定的3.3V输出电压选项
提供高达300mA的负载电流，关闭电流为2.2?A（典型值）
减少功率耗散，峰值效率为92%，PFM功能可实现高轻载效率
开关频率为500KHz，最大占空比为91.5%（典型值）
全陶瓷电容，超紧凑布局和过温保护
单调启动至预偏置输出
应用
电源管理,工业
电源电压范围:4.5V到60V
汽车工作温度范围:-40°C到125°C
消除了外部元件并减少了总成本、内部补偿和内部软启动
减少了DC-DC稳压器的库存数量，固定的3.3V输出电压选项
提供高达300mA的负载电流，关闭电流为2.2?A（典型值）
减少功率耗散，峰值效率为92%，PFM功能可实现高轻载效率
开关频率为500KHz，最大占空比为91.5%（典型值）
全陶瓷电容，超紧凑布局和过温保护
单调启动至预偏置输出
应用
电源管理,工业
MAX15062AATA+T中文参数
| 制造商: | Analog Devices Inc. | 输入电压（最大值）: | 60 V |
| 产品种类: | 开关稳压器 | 静态电流: | 2.2 uA |
| 安装风格: | SMD/SMT | 开关频率: | 500 kHz |
| 封装 / 箱体: | TDFN-8 | 最小工作温度: | - 40 ℃ |
| 拓扑结构: | Buck | 最大工作温度: | + 125 ℃ |
| 输出电压: | 3.3 V | 系列: | MAX15062A |
| 输出电流: | 300 mA | 输入电压: | 4.5 V to 60 V |
| 输出端数量: | 1 Output | 工作电源电流: | +/- 2.4 mA to +/- 4 mA |
| 输入电压（最小值）: | 4.5 V | 电源电压-最小: | 4.5 V |

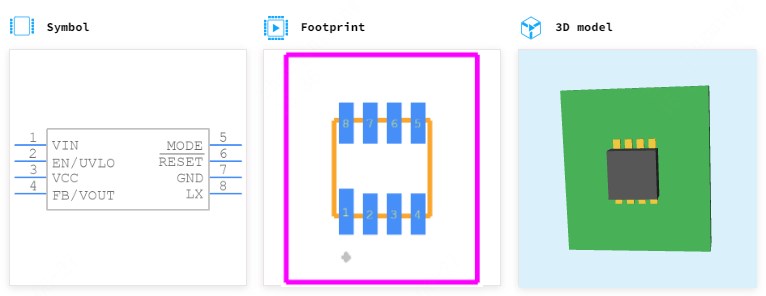

MAX15062AATA+T引脚图
