碳膜、金属膜、金属氧化膜的区别及应用
2015-12-23 15:04:56 阅读量：17272 来源：立创商城

碳膜、金属膜、金属氧化膜的区别及应用

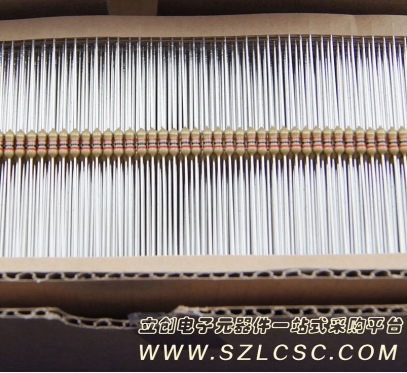

碳膜电阻（图1）

碳膜电阻（碳薄膜电阻）为最早期也最普遍使用的电阻器，利用真空喷涂技术在瓷棒上面喷涂一层碳膜，在将碳膜外层加工切割成螺旋纹状，依照螺旋纹的多寡来定其电阻值，螺旋纹越多时表示电阻值越大。最后在外层涂上环氧树脂密封保护而成。其阻值误差虽然较金属膜电阻高，但由于价钱便宜。碳膜电阻器仍广泛应用在各类产品上，是目前电子，电器，设备，资讯产品之最基本零组件。

图1

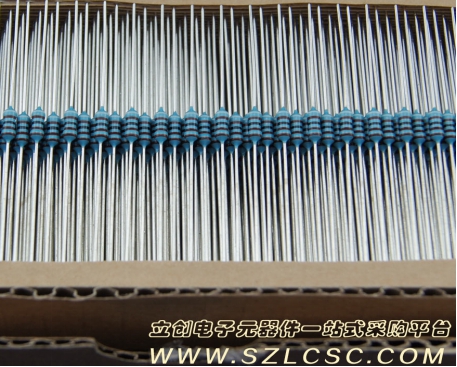

金属膜电阻（图2）

金属膜电阻（金属拍摄电阻）同样利用真空喷涂技术在瓷棒上面喷涂，只是将碳膜换成金属膜（如镍铬），并在金属膜车上螺旋纹做出不同阻值，并且于瓷棒两端度上贵金属。虽然它较碳膜电阻器贵，但低杂音，稳定，受温度影响小，精确度高等成了它的优势。因此被广泛应用于高级音响器材，电脑，仪表，国防及太空设备等方面。

图2

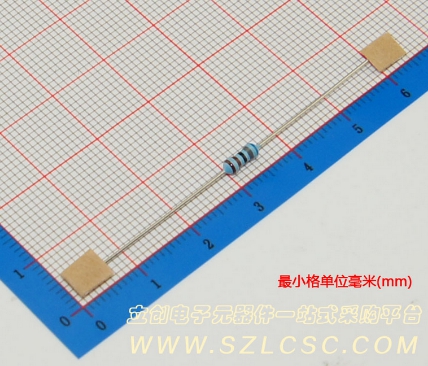

金属氧化膜电阻（图3）

某些仪器或装置需要长期在高温的环境下操作，使用一般的电阻未能保持其稳定性。在这种情况下可使用金属氧化膜电阻（金属氧化物薄膜电阻器），它是利用高温燃烧技术于高热传导的瓷棒上面烧附一层金属氧化膜（如氧化锌），并在金属氧化膜车上螺旋纹做出不同阻值，然后于外层喷涂不燃性涂料。它能够在高温下仍保持其稳定性，电阻皮膜负载之电力亦较高。它还兼备低杂音，稳定，高频特性好的优点。

图3
