前言
家里一堆闲置硬盘/SSD怎么用起来？

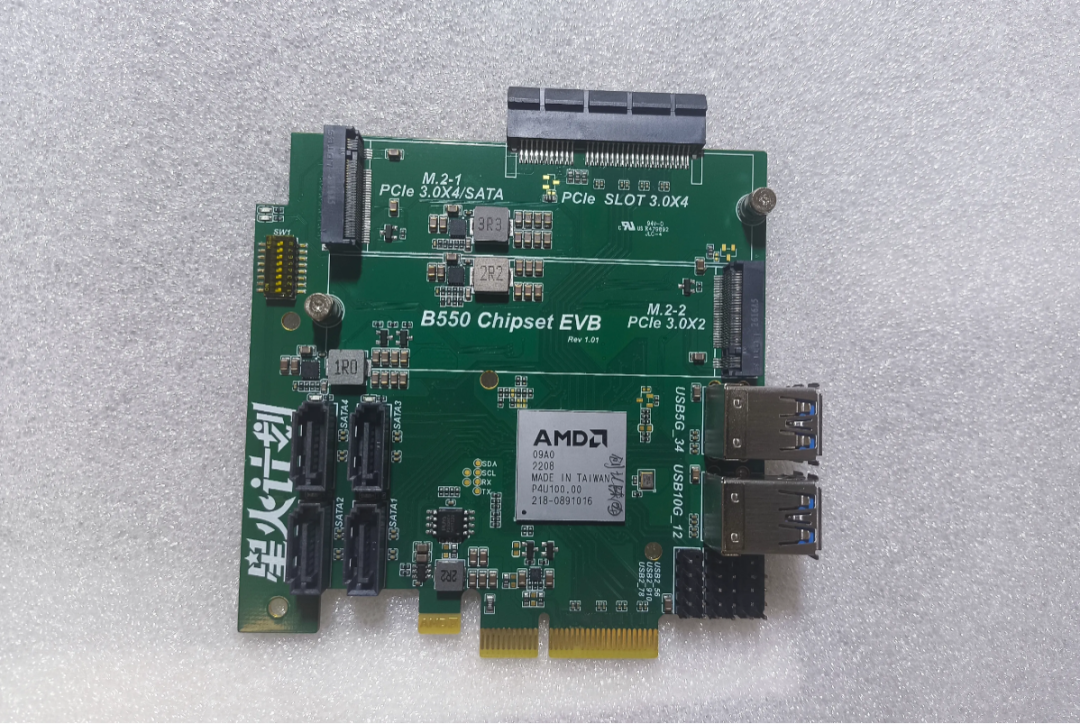

于是，我看向了角落堆灰的主板……并把上面的南桥芯片扣下来，做了个“地表最强”扩展卡！
它有多强？
有了它，1个PCIe插槽能扩展出17个接口！含：
- 4个SATA 6G 接口
- 2个USB3.2 GEN2X1(5G)接口
- 2个USB3.2 GEN2X2(10G)接口
- 6个USB2.0接口
- 1个M.2 NVMe GEN3X4/SATA(M.2-1)接口
- 1个M.2 NVMe GEN3X2接口
- 1个PCIe GEN3X4 SLOT 接口

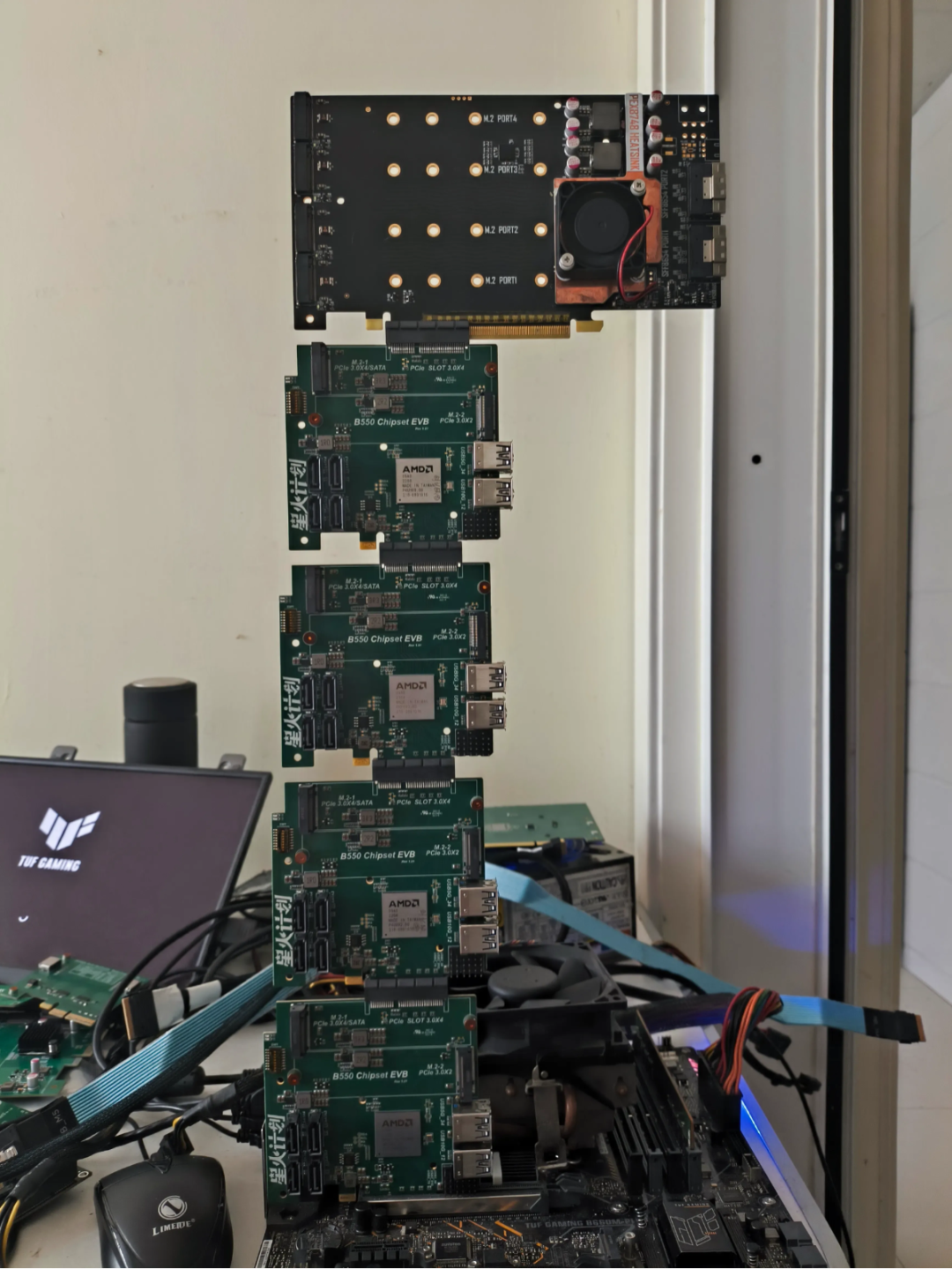

就像这样：
于是我就能实现——NAS / 存储服务器、影音服务器、开发服务器、AI 数据服务器、本地 AI 知识库……自由！（如果你有那么多储存卡的话）
目前，项目已开源！
我们看看，它是怎么设计的！

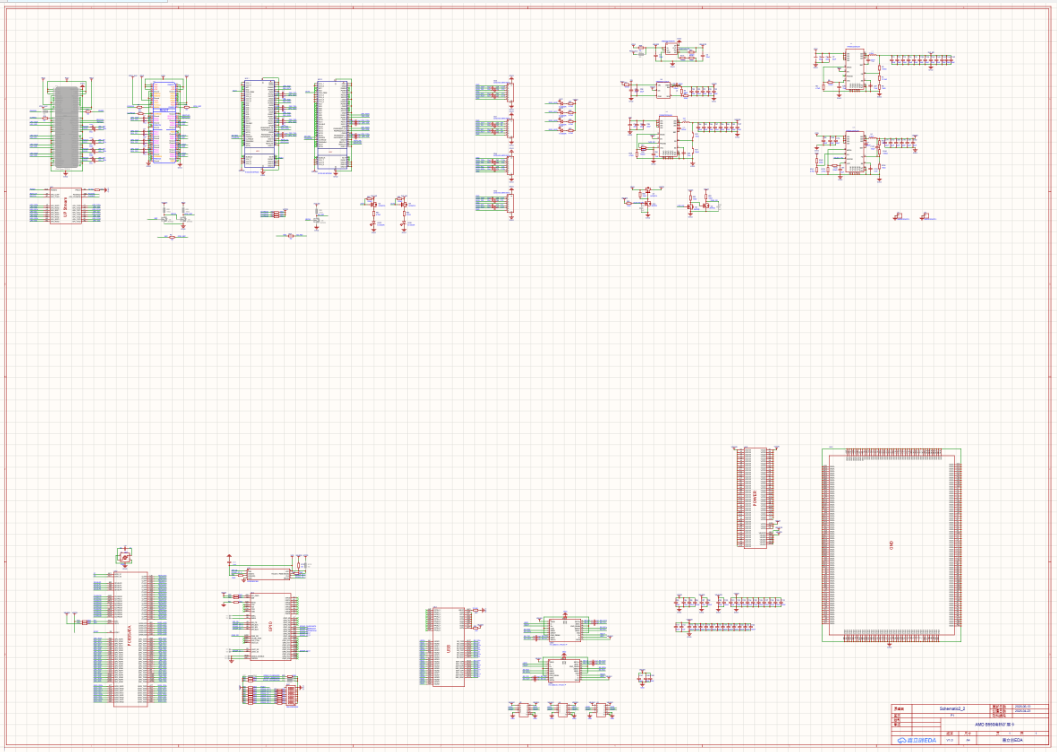

原理图

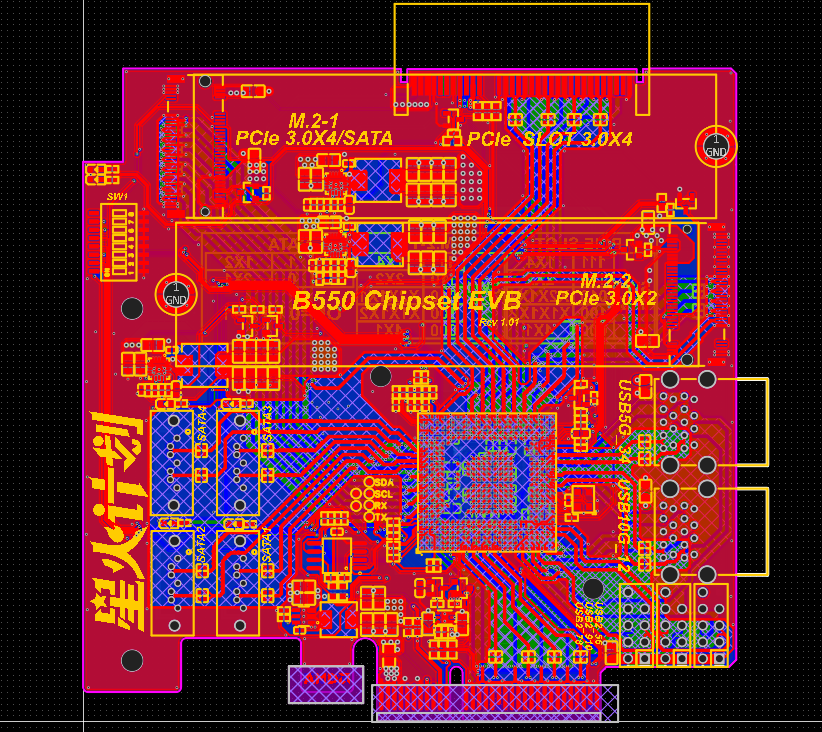

PCB图
设计原理
这个设计，引出了B550南桥的所有接口。前端用 PCIe 3.0 x4 接电脑，后端直接调用 B550 自带的 PCIe、SATA 和 USB 控制器，再配合供电、时钟、复位和 Lane 配置电路。
扩展出SATA、M.2、USB 和 PCIe 等多种接口。
且所有PCIe拆分可通过拨码开关切换，并可以通过2X2模式适配intel 傲腾H10/H20。
二、脑洞打开：它还能怎么用？
如果你之后想在家玩AI，存：
-
Qwen / DeepSeek / Llama 模型 → NVMe
-
几百万张训练图片 → HDD
-
公司的 PDF / PCB / 技术资料 → HDD
-
向量数据库 → NVMe
你可以基于这个，继续扩展出AI+NAS+开发服务器！
and 最后，作者公布的DIY成本是——299元
三、开源网址
怎么样？你喜欢这个项目吗？你会想复刻吗？
如果你想给作者点赞or深入学习，欢迎前往开源网址~
