不止于快充：深度解读Type-C连接器的分类标准与选型指南

2026-08-21 10:13:29阅读量：229

在当今的智能硬件领域，Type-C接口早已不再是“手机充电口”那么简单。它承载着数据传输、视频拓展、电源供给甚至系统调试的重任。

然而，当你的产品在实验室跑通USB 3.1 Gen 2协议，却因为结构强度不够导致插拔损耗超标；当你为了“兼容性”选了一款昂贵的满针连接器，却发现量产时因引脚过密导致良率暴跌——这些痛点都在提醒我们：选对Type-C连接器，远比单纯追求“全功能”更重要。

本文由连欣科技将从协议、结构、工艺三个维度，为您拆解Type-C连接器的分类密码。

一、协议层级：从“能充电”到“能跑40G”

很多工程师容易陷入一个误区：只要物理接口是Type-C，就应该支持所有功能。实际上，Type-C的协议栈是分层的：

· 入门级（USB 2.0 + 5A）：仅支持BC1.2充电协议和480Mbps数据传输。常用于TWS耳机充电仓、剃须刀、小风扇等消费类产品。此类连接器只需焊接4-6个引脚，成本极低，但需注意CC引脚必须保留以实现快充握手。

· 中坚力量（USB 3.1 Gen 1/Gen 2）：支持5Gbps-10Gbps高速数据。此时连接器必须采用差分阻抗控制（90Ω±15%）设计。选型时重点关注插入损耗和回波损耗指标，劣质连接器会使你的PCIe/NVMe外设速度直接掉回USB 2.0。

· 旗舰性能（USB4/雷电4/DisplayPort 2.1）：支持40Gbps带宽和8K视频传输。这对连接器的串扰（Crosstalk）提出了极高要求。此类选型必须参考VESA和USB-IF的双重认证，且必须配备E-Marker芯片的物理触点。

二、物理结构：板子上的“建筑学”

结构决定寿命，也决定生产工艺。根据产品形态，主要分为三类：

1. 板上型（SMT/DIP）：最常用的贴片式。重点关注定位柱设计——没有定位柱的连接器在回流焊时极易漂移，导致USB端口偏斜，影响整机外观。

2. 沉板型（Mid-mount）：适用于超薄笔记本和手机。连接器嵌入PCB挖槽中，高度可低至2.0mm以内。选型时要确认挖槽公差，避免与PCB内层走线发生干涉。

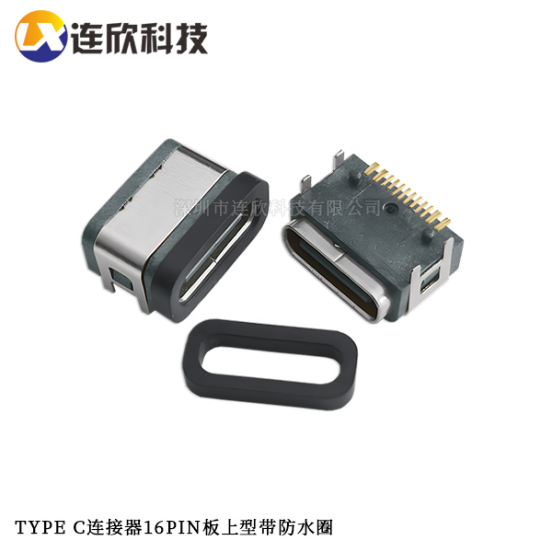

3. 防水型（IPX7/IPX8）：内部增加O型圈或点胶槽设计，通常伴随一体拉伸不锈钢外壳。防水连接器需特别注意针脚爬锡高度，防水胶体覆盖过多会导致虚焊。

三、工艺镀层：看不见的耐用性

很多设备用了一年后出现“充电断断续续”，往往是连接器内壁磨损氧化所致。

· 镀金厚度（Gold Plating）：普通消费类选3μ inch（微英寸）；工业级/车载选 15μ inch以上。切勿轻信“镀金”二字不看厚度，那是营销陷阱。

· 插拔寿命：标准要求5000次以上。选型时索要插拔力曲线报告，初插力小于2.5kgf，经过寿命测试后拔出力不低于0.8kgf，这才是好连接器。

四、终极选型清单（避坑指南）

在敲定BOM（物料清单）前，请对照确认以下三点：

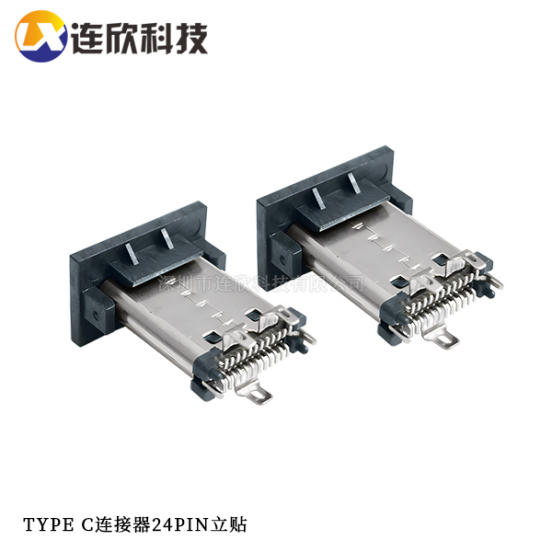

1. 引脚定义匹配：是做16Pin（不带USB 3.0高速信号）还是24Pin（满针）？如果主板只画了USB 2.0线路，买24Pin连接器不仅浪费成本，多余的悬空焊盘还会成为ESD（静电放电）的引入路径。

2. 外壳接地方式：金属外壳建议独立接地（GND）并串接磁珠，以隔离高频噪声。若直接短接主板GND，可能导致整机辐射骚扰（RE）测试超标。

3. 厂商认证：优先选择通过TID（USB-IF颁发的唯一识别ID）认证的厂商。这不仅是兼容性的保证，更是进口气氛组（如苹果、大厂）验货时的硬性门槛。

· Type-C连接器是小器件，却左右着大体验。从快充协议到雷电认证，从PCB布局到结构防水，每一个细节都关乎产品在用户手中的口碑寿命。

· 下一次选型时，不妨先问自己一个问题：我的产品究竟需要承载多少数据、多大功率、在什么环境下工作？答案明确了，那颗“对”的连接器自然会浮出水面。
