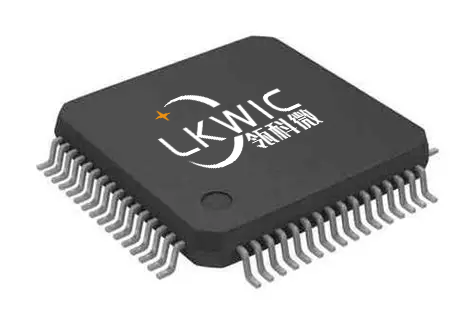

LKAD7606LQ 是一款8 通道16 位精度的同步采样模数转换器。LKAD7606LQ 采用5V单电源供电，可以处理±10V 和±5V 的真双极性输入信号， 所有通道均能以200 KSPS 的吞吐速率采样。LKAD7606LQ 提供1MΩ的输入阻抗以及二阶低通滤波器，因此无需片外驱动运算放大器。芯片内置模拟输入钳位保护， 二阶低通滤波器， 2.5V 低温漂基准电压源以及高速串行和并行接口。同时，LKAD7606LQ 支持最高64 倍过采样及数字滤波，提升SNR 性能，并降低3dB 带宽。
瓴科微LKAD7606LQ系列优势
高集成度，简化设计：内置 1 MΩ 输入阻抗、二阶低通滤波器和 ±22V 输入钳位保护，无需外部驱动运放，可直接与传感器相连，增强了系统鲁棒性。
灵活的输入与采样：支持引脚配置 ±10V 或 ±5V 真双极性输入。两个 CONVST 引脚可实现 8 通道同步采样或双组独立采样，便于补偿相位误差。
优异的性能：无失码，INL/DNL 典型值 ±1 LSB。无过采样时 SNR 达 89.5 dB，THD 低至 -102 dB。内置 2.5V 低温漂基准。
灵活的数字接口：支持并行、并行字节和串行输出。VDRIVE 电源（2.5V-5V）消除了电平转换需求。
增强的数字功能：支持最高 64 倍过采样和数字滤波，可有效提升信噪比。
产品性能：
8 通道同步采样输入
真双极性模拟输入范围：±10V、±5V
5V 单模拟电源，VDRIVE：2.5V~5V
模拟输入钳位保护±22V
具有1MΩ模拟输入阻抗
片内精密基准电压
16 位、200kSPS ADC(所有通道)
最大支持64 倍过采样
支持并行和串行接口
工作温度：-40℃~+85℃
封装：LQFP 塑封
应用
1、电力线监控和继电保护
2、工业自动化和控制
3、数据采集系统（DAS）
4、自动化测试设备
5、多相电机控制

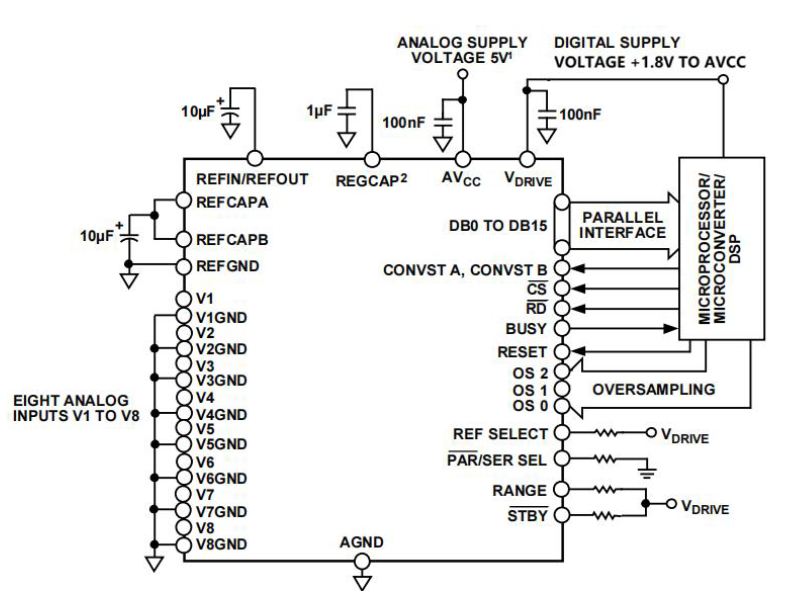

功能框图
与国际一线竞品对比性能优势：
| 参数 | LKAD7606 | 竞品A | 竞品B | 竞品C |
| 分辨率 | 16 | 16 | 16 | 16 |
| 通道数 | 8 | 8 | 8 | 8 |
| 采样率 | 200KSPS | 200KSPS | 200KSPS | 200KSPS |
| INL | ±1 LSB | ±0.5 LSB | ±1 LSB | ±1 LSB |
| DNL | ±0.5 LSB | ±0.5 LSB | ±0.8 LSB | ±0.8 LSB |
| SNR | 89.5 dB | 95.5 dB | 89.5 dB | 87.5 dB |
| THD | -102 dB | -107 dB | -102dB | -102 dB |
| 功耗 | 100mW | 100mW | 130mW | 100mW |
| 待机功耗 | 25mW | 25mW | 30mW | 25mW |
| 输出 | 串行&并行接口 | 串行&并行接口 | 串行&并行接口 | 串行&并行接口 |
| 钳位保护电压 | ±22 V | ±16.5 V | ±18.5 V | ±16.5 V |
| 工作温度 | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C |
与竞品相比，LKAD7606LQ在多项关键性能上具备显著优势：
1、高输入耐压：具备±22V的钳位保护电压，远超AD7606（±16.5V）及竞品，抗过压能力更强，可靠性更高。
2、优秀的线性度：DNL为±0.5LSB，优于竞品的±0.8LSB，保证了更小的编码误差。
3、低功耗表现：工作功耗与待机功耗均为100mW/25mW，低于竞品A（130mW/30mW），能效比更优。
4、动态性能均衡：SNR（89.5dB）与THD（-102dB）优于竞品B，且与AD7606的指标持平，满足高精度采集需求。
此外，其在分辨率、采样率及接口兼容性上与主流产品保持一致，具备良好的直接替代性。
产品选型表：
| 型号 | 通道数 | 位数(bit) | 采样率 | 接口类型 | 工作电压 | 模拟带宽 | 模拟输入范围 | 封装形式 | 兼容型号 |
| LKAD7606LQ | 8 | 16 | 200MSPS | 串行/并行 | 5V | 单端 | ±5V/10V | LQFP64 | AD7606ADS8588SSGM51622 |
