前情提要：使用振镜小幅度偏转反光镜片控制激光传输的路线，可以获得比传统激光雕刻机更快速精确的雕刻，但国内外，这类的开源资料都很少，因此，作者开源了这个项目……
一、项目介绍

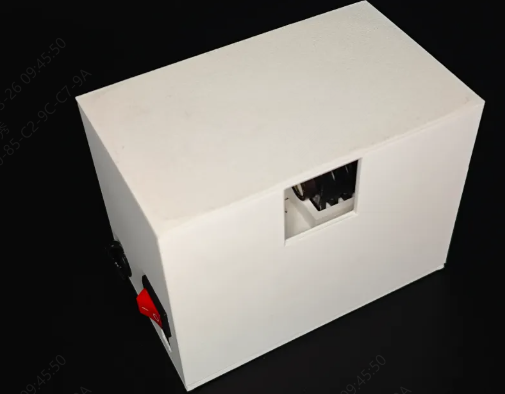

这，可能是国内首个开源的——arduino激光打标机！
二、它是由什么组成的呢？能实现什么样的效果？

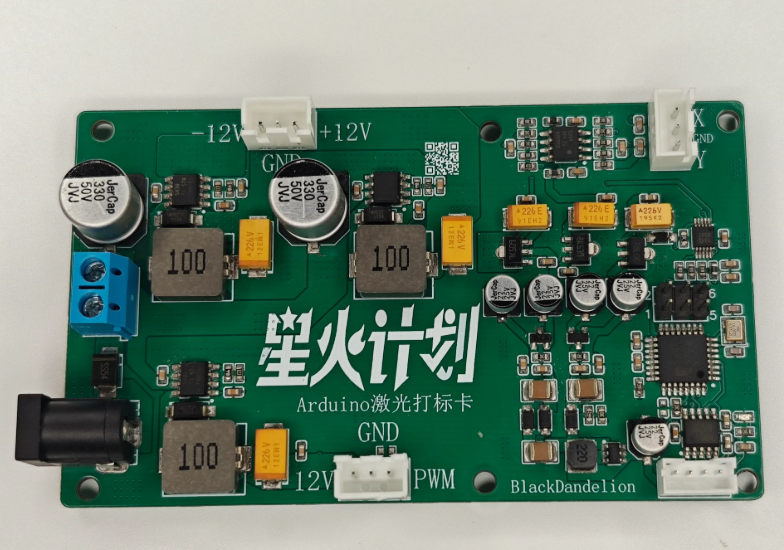

作者通过一块自己设计的arduino主板↓

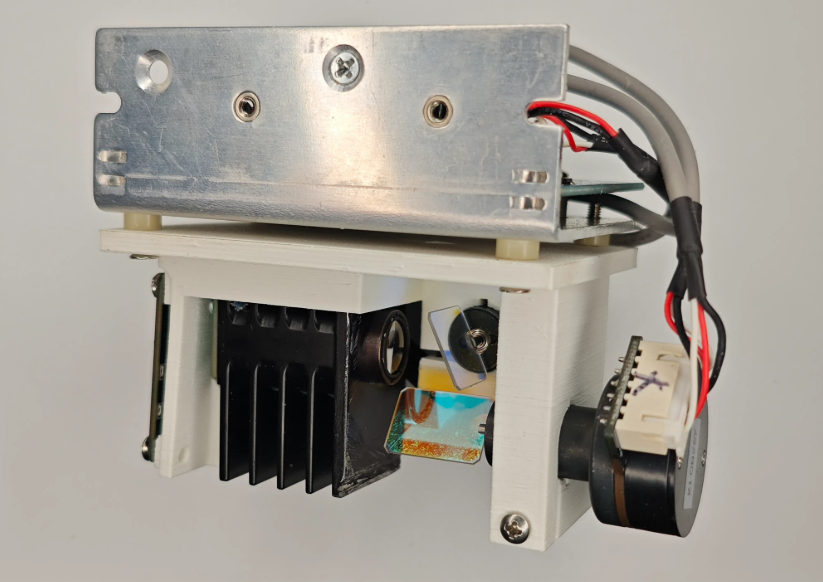

和激光模组+振镜镜片↓

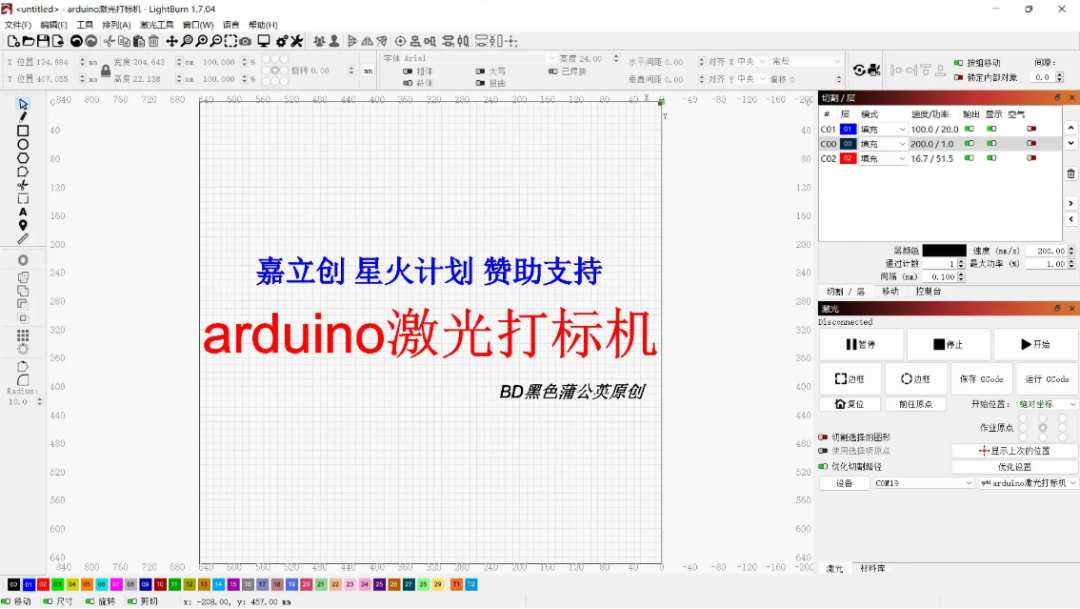

通过LightBurn激光雕刻软件，进行简单设置↓

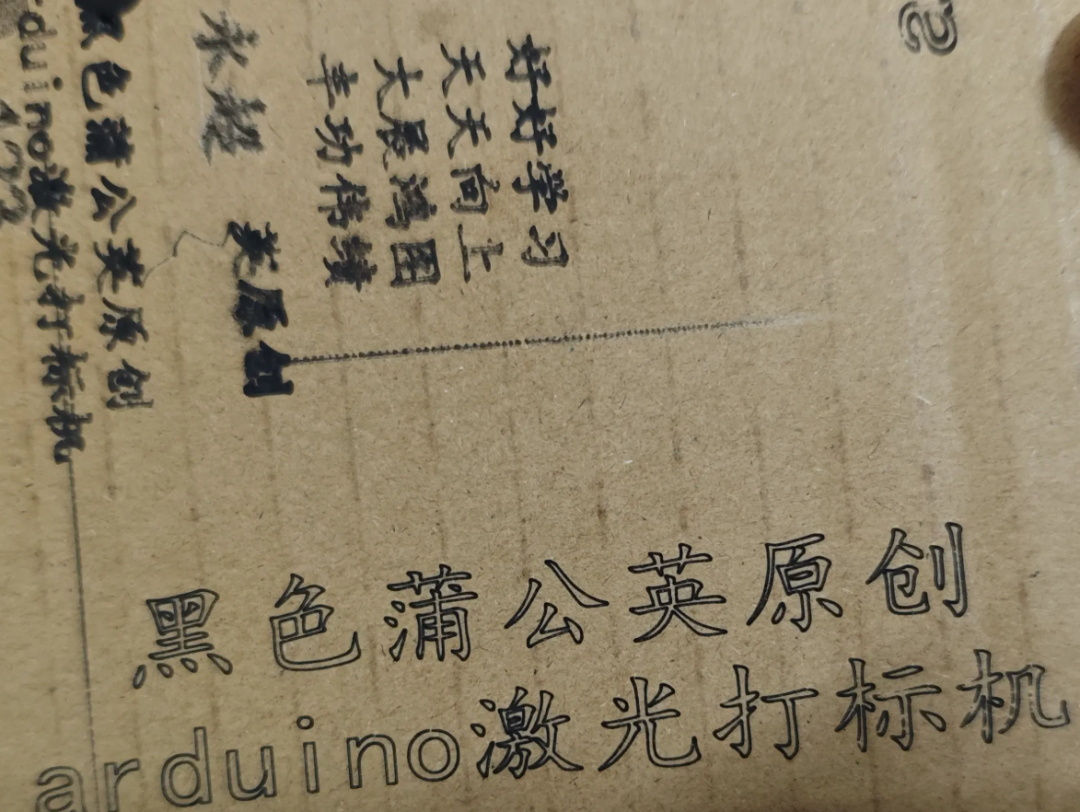

实现这样的效果：

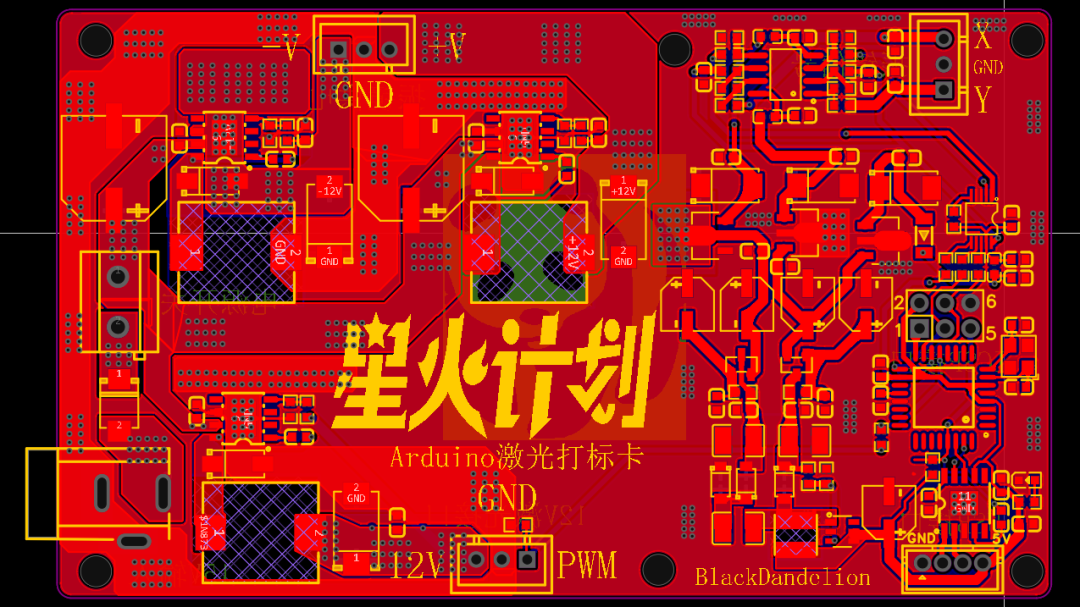

让我们来看看它的主板设计↓

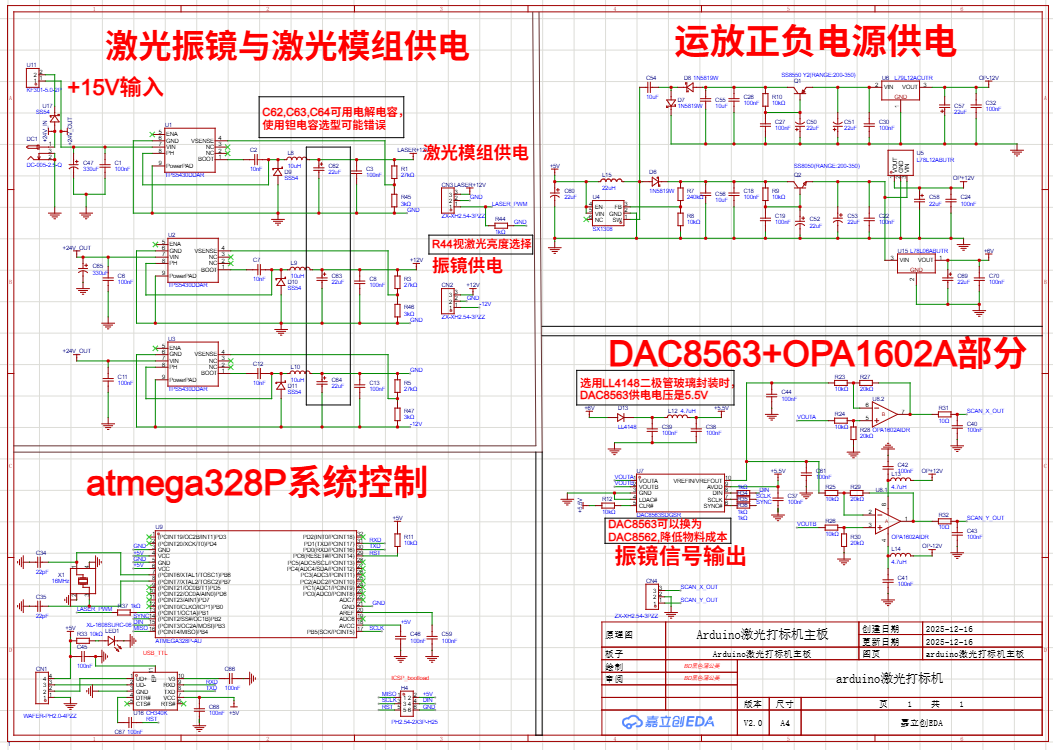

三、硬件设计方案
3.1 参数说明：
-
主板供电电压DC15V，给激光模组和振镜供电；
-
本设计采用TPS5430降压型DC-DC转换电路，宽电压输入，高效率转换电压输出；
-
主板可以驱动15K模拟激光振镜，负载5W光功率激光模组；
-
实际最大雕刻尺寸与激光焦距距离大小成正比。
四、软件代码
软件代码部分，使用Arduino IDE 进行编写程序，用到了DAC8563和G-code解析这两个开源的库文件。
使用AI编码软件Cursor生成代码，才做出了这个控制代码。

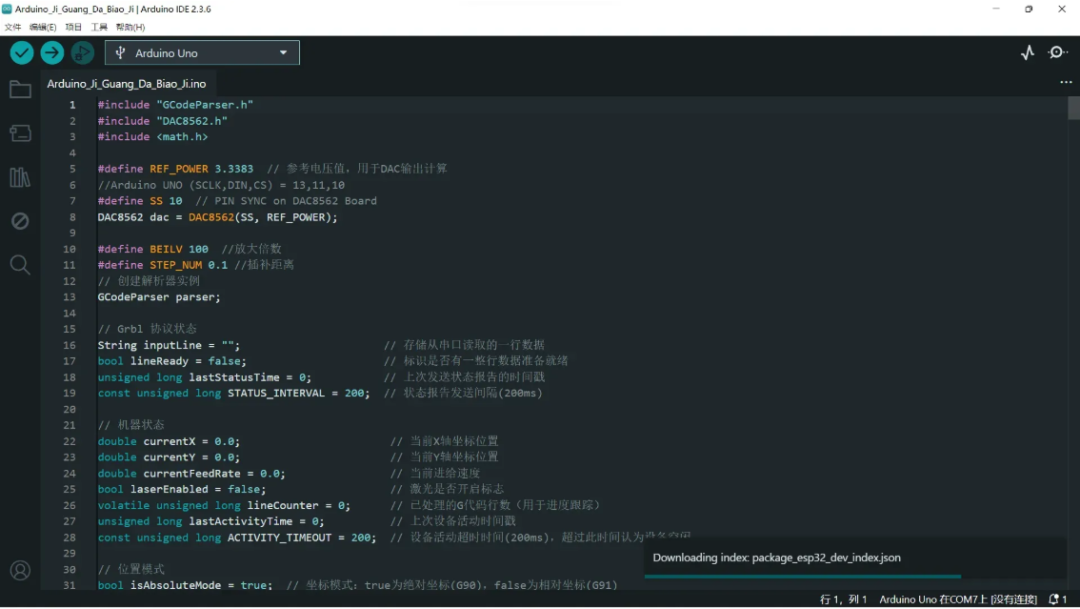

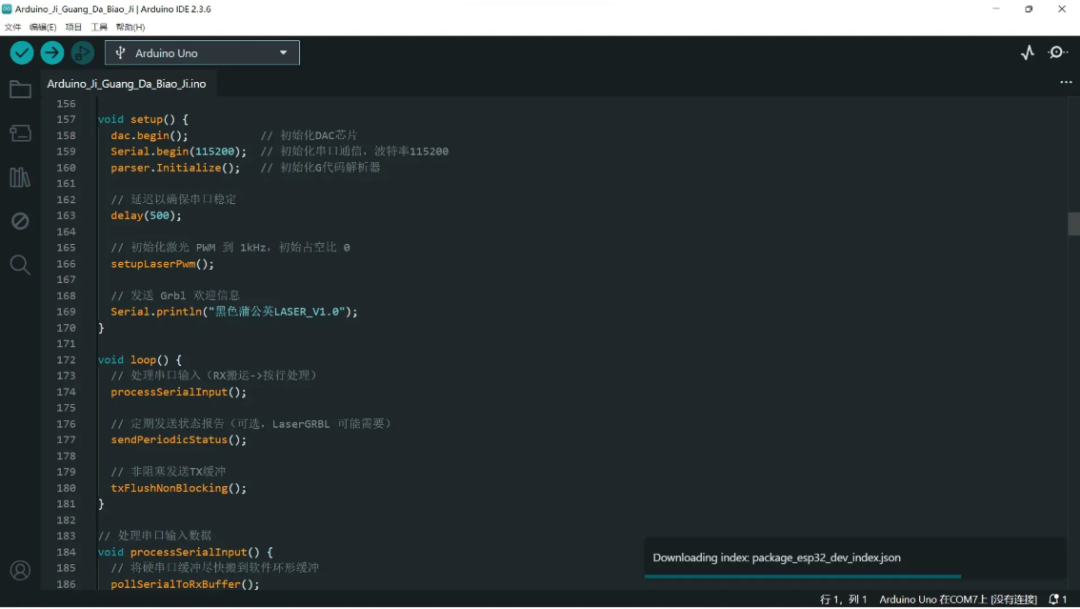

下面是部分代码截图↓
<< 滑动查看下一张图片 >>
五、结语
如果您想复刻本项目，需要更换不同的模拟振镜，希望能有人提供修改驱动电路的指导。开源原文有详细的制作/修改教程说明哦~
最后附上作者本人的话：
此项目并不是为了让大家仅仅获得制作激光打标机的资料而已，更大的意义是参考我的项目，更深刻的理解激光振镜的控制原理，体验控制激光的成就感
本人是业余电子爱好者，肯定有很多设计不合理的地方，附件里给出了相关技术设计资料，以便大家参考设计。
当然如果能有更多的朋友进行复刻体验分享，优化设计,把程序改进升级，使这个项目更完善产生更大的价值，更是我所期待的！
六、开源网址
你喜欢这个作品吗？如果是你，你会怎么设计它？欢迎评论区唠唠丫！
目前，项目已全开源！
——想复刻？想给作者点赞？下面会附上开源网址↓，欢迎大家在遵循作者开源协议的情况下，友好复刻学习~~
开源网址：https://oshwhub.com/blackdandelion/arduino-laser-marking-machine
