工程作者：realTiX

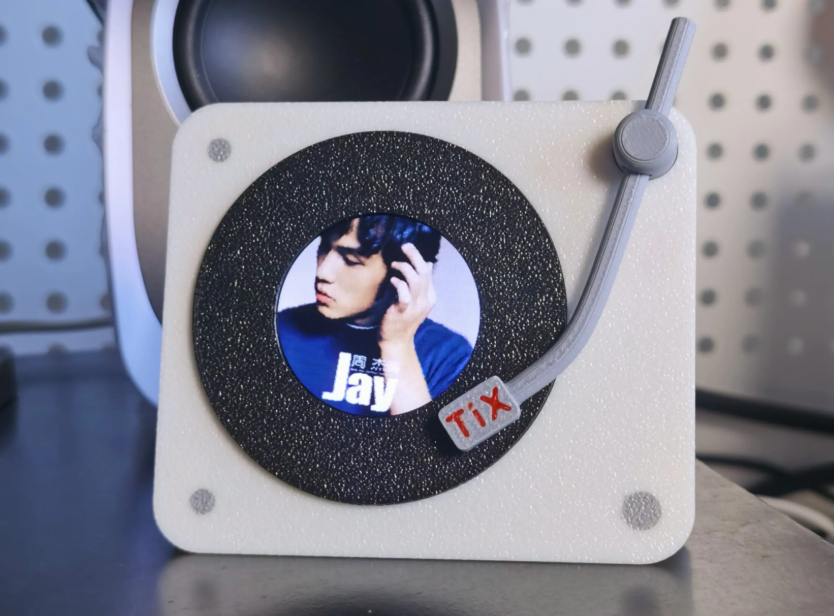

为了提升听歌体验，我用免费PCB，做了个唱片机摆件！
通过USB连接电脑使用
自带屏幕，能显示当前播放音乐的专辑封面
封面旋转让人感觉自己在听古老的唱片机~~~听歌体验大大提升~~

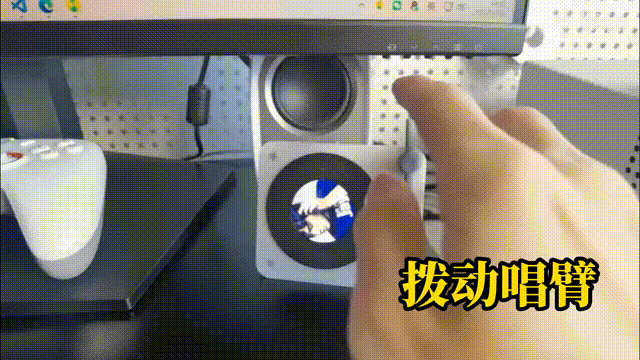

能控制音乐播放/暂停：拨动唱臂，能控制电脑端播放/暂停；电脑端播放/暂停状态下，唱臂也会离开/回到唱片

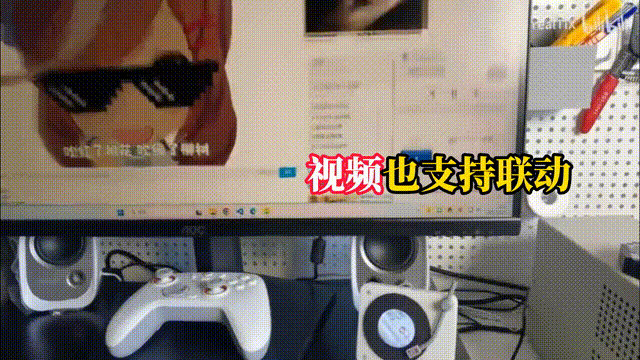

大多播放器都能联动：只要系统媒体服务能看到音频信息选项卡的播放器基本都能使用，网页 b 站也支持，对于咱开不起 vip 的 b 站听歌选手很友好，部分播放器可能需要手动打开 smtc 设置才能支持

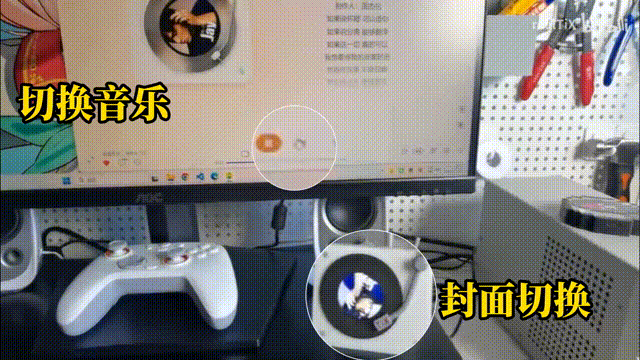

演示一下↓
那么，想实现这些功能，具体要怎么设计呢↓

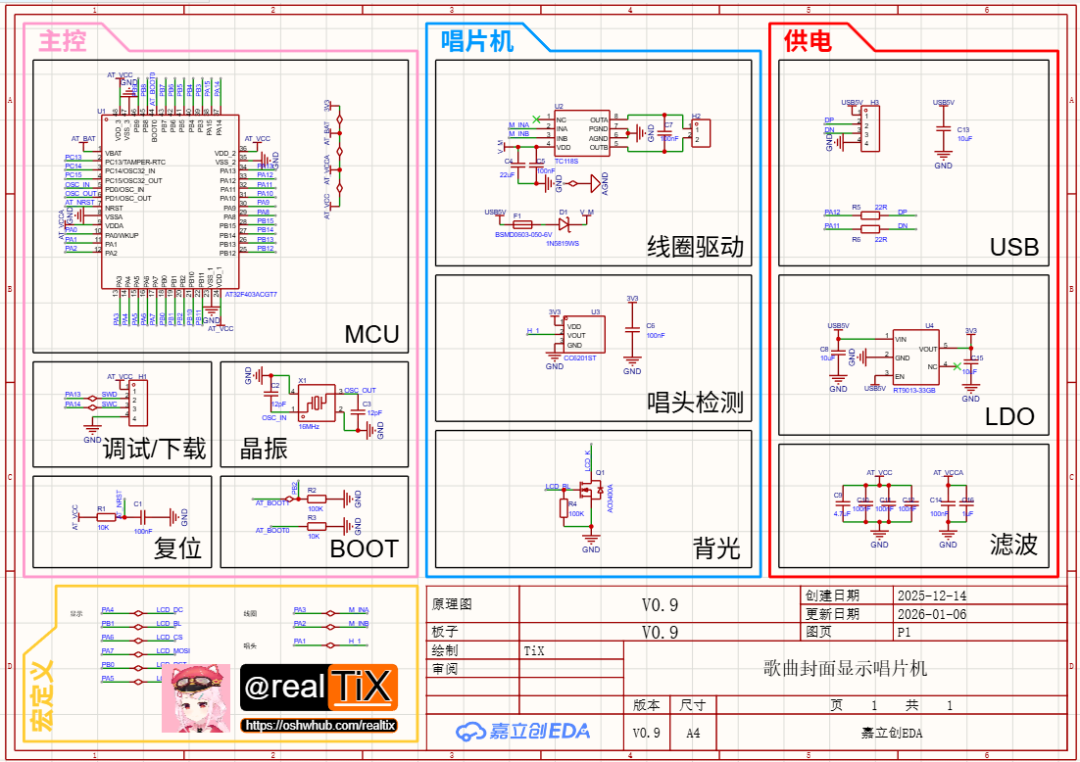

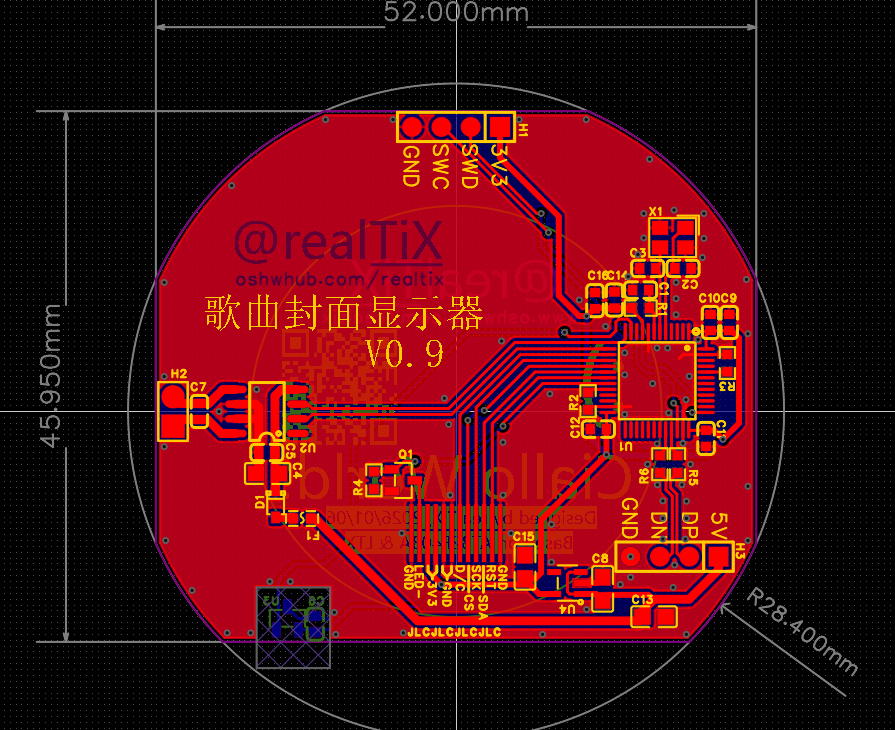

作者用嘉立创EDA设计了一块PCB板。
硬件参数
主控：AT32F403A
圆形显示屏：GC9A01 240*240
线圈：两个 9*10 带铁芯，用于驱动唱臂，唱臂原理类似于磁保持继电器；唱臂的磁铁可不分极性随意安装，算法会自动识别
使用全速 usb cdc 虚拟串口来收发上位机数据
开启拓展ram，使用一个115.2 KB全局数组来存储图片
使用 50M spi dma 刷屏，设置了两个十分之一屏幕尺寸的 buffer 进行双缓冲刷屏；spi dma 部分非 at32 官方库，而是自己移植了 stm32 hal 库，因为 at 的 spi 库连多字节发送都没有，dma 收发也没有；很难不吐槽 at32 的官方库为什么不像 py32 一样直接套 st 的 hal 库，反正 bsd 协议；
使用自研 ltx 裸机调度器，显示屏初始化和唱臂自检可同时运行，包括后续的运行阶段
工作原理
上位机通过 windows smtc 服务（win10 及以上）获取系统当前正在播放的音频的各种信息
通过 usb 向单片机发送封面和暂停/播放等信息来控制唱片机的状态
当手动拨动唱臂时，单片机会向上位机发送请求，上位机收到请求后会通过 smtc 来控制系统音频的播放或暂停状态，然后回传状态给单片机。
上位机会每秒发送一次系统音频的播放状态给唱片机，在上位机超过一分钟没有发过来命令后，唱片机会进入休眠。
这是一个简单，但能提升生活体验的小摆件！
想象一下，当你在雷雨交加的夜晚洗完热水澡，拨动了一下它的唱臂，酣畅淋漓的听了一曲《阳光宅男》……
是不是很爽？？？哈哈~
