一、AKP10M60R产品简介
AKP10M60R是ARK（方舟微）推出的一款高压、可开关的电流调节器，阳极和阴极间具备高达600V击穿电压和1-100mA电流输出能力。该器件可以通过外部电阻R灵活的设定电流值，并支持通过栅极电压（VG）进行开关控制。
AKP10M60R具备优异的瞬态抑制能力，可有效抵御电流/电压冲击，确保稳定输出。该器件尤其适用于工业控制、汽车电子等严苛电磁环境，保障系统可靠运行。
二、AKP10M60R的产品特性
产品类型：高压电流调节器。
高压能力：击穿电压600V，适用于高压环境。
电流可编程：通过外部电阻 R灵活设定输出电流。
高功率耗散：连续功耗可达40W。
可开关控制：支持通过栅极电压实现电流源的开启与关闭。

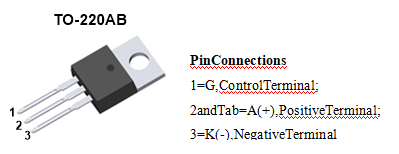

图1 AKP10M60R（TO220-AB封装）
三、应用领域
开关电源（SMPS）启动电路
高稳定性电压源
限流器和过压保护装置
快速恢复可复位保险丝
软启动电路
四、典型应用电路及原理
如图1所示，AKP10M60R的输入端A可承受高达600V电压。相较于几十伏的常规输入或300V的整流市电，此耐压值提供了宽裕的余量。同时，其负反馈机制确保了输出电流的恒定，使器件能有效抑制浪涌电流与电压瞬变，具备优异的抗瞬态能力。
输出电流的调节取决于电流调节电阻R，可以灵活地配置稳定的输出电流。也可直接在G-K上直接施加负电压，使得AKP10M60R完全关断。
图2 典型应用电路
五、AKP10M60R的典型应用方案
高压电机驱动电路应用
对于感性负载的应用，AKP10M60R能有效的抑制感性负载产生的瞬态脉冲，同时也能有效地简化电路，提高应用的性价比。
图3 电机驱动应用电路
车载电器应用
对于多媒体娱乐等车载电子应用，AKP10M60R能有效地抵御汽车各种电机的启停而产生的高达数百伏的瞬态脉冲对应用产品的干扰或破坏，同时也能有效简化电路。
图4 车载电子应用
LED驱动（可调光）
如图5所示，采用高压调节器AKP10M60R可简便构建LED恒流驱动电路。前端由220V市电经整流滤波得到310V直流电压，后级由AKP10M60R与电阻R构成恒流源，为LED提供稳定驱动。通过调节电阻R即可轻松实现模拟调光，与PWM调光相比，此方案能有效避免可闻噪声。
该LED驱动方案抗瞬态能力强；电路结构简单，系统成本低；输入电压范围极宽，可以直接联接到整流后的市电；另外，通过控制电阻R的阻值，可以进行模拟调光。
图5 LED驱动电路（可调光）
