Huaxin华昕是一家专注晶振研发生产的实业公司，致力于全系列无源晶体、有源晶振、温补晶振、32.768KHz时钟晶体、差分晶振的研发生产。应用领域广泛，助力数码产品高效精准运行。
随着市场的飞速发展，高可靠性、高效率、高性价比的元器件越来越受欢迎，尤其在消费类可穿戴领域、数传领域、音频领域的需求越发迫切。为此，华昕新推出3G系列--3225封装高性能Glass陶瓷晶振，特别为这些领域提供解决方案。

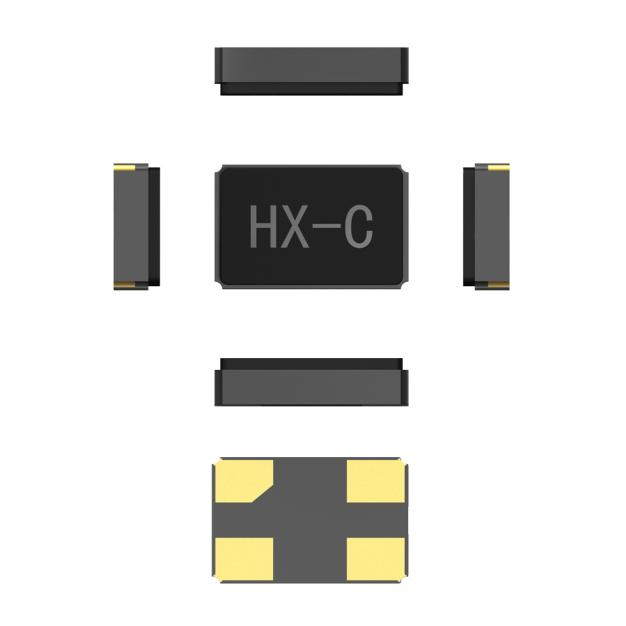

3G系列--Glass3225陶瓷晶振应用表现

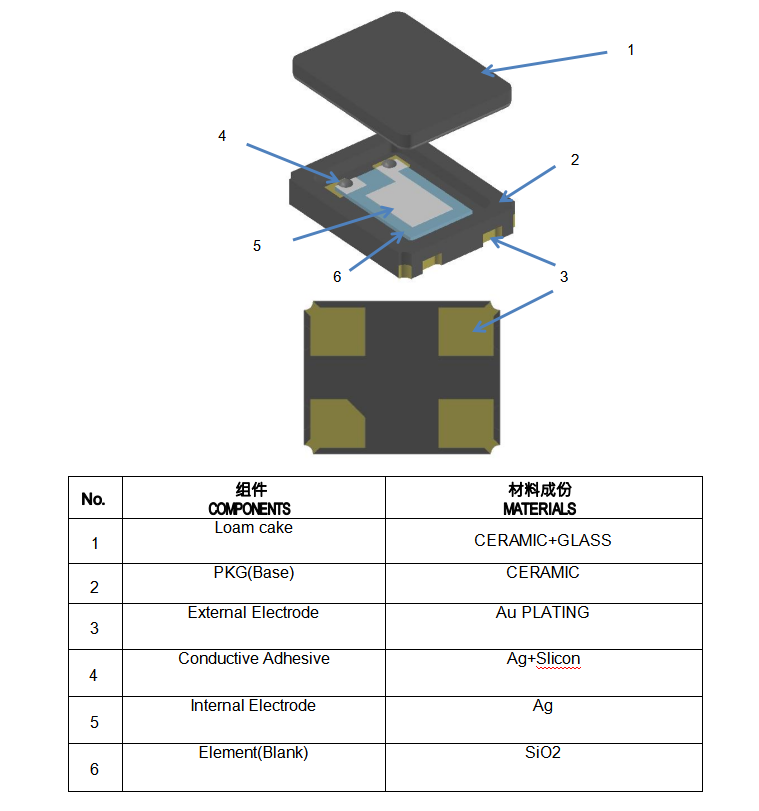

3G系列显著特点就是陶瓷玻璃（CERAMIC+GLASS）材质的上盖，它在330℃高真空环境下与基座高温烧结在一起，形成高气密性，从而进一步提高其稳定性。
晶片的材质和工艺是跟传统金属封装的材质和工艺是一致的，电气参数与传统金属封装基本一致。
|
Description |
Glass Crystal 3225 SMD |
|
Series |
3G |
|
Packaging |
Tape & Reel |
|
Frequency |
8MHz ~ 54MHz |
|
Operating Mode |
Fundamental |
|
Load Capacitance |
12pF or specify |
|
Frequency Tolerance (at 25℃) |
±10ppm max. |
|
Operating Temperature |
-40℃~+85℃ |
|
Frequency Stability |
±30ppm max. |
|
ESR (Equivalent Series Resistance) |
150 ~ 30 Ohms |
|
Mounting Type |
Surface Mount |
|
Package / Case |
4-SMD, No Lead |
|
Size / Dimension |
0.126" L x 0.098" W (3.20mm x 2.50mm) |
|
Height - Seated (Max) |
0.028" (0.70mm) |
它的工作温度范围为-40至﹢85℃，在全温范围内总频差保持在±30ppm以内，@25℃频差为±10ppm。
(3225 40MHZ 15PF ±10ppm温测曲线图)
常用频点与其应用
|
常用频点 |
应用 |
场景 |
|
24MHz/26MHz |
可穿戴设备 |
智能手表、TWS耳机 |
|
40MHz |
物联网LOT |
WiFi、网关设备 |
|
8MHz |
汽车电子 |
行人警示器、汽车显示屏 |
产品直达
|
商品编码 |
产品型号 |
规格描述 |
|
C50176492 |
Glass SMD3225 24MHz 12pF ±10ppm |
|
|
Glass SMD3225 24MHz 9pF ±10ppm |
||
|
Glass SMD3225 26MHz 9pF ±10ppm |
