工程作者：lengyuefeng
出于学习的目的，我自制了一个“理想”的热敏打印机↓
-
支持图片、文本、二维码、标签纸、小票等的打印
-
关于文本：支持拖动文本位置；输入文本；选择字体；修改字号；文本对齐；设置行间距、字间距
-
支持选择标签纸大小
-
支持设置打印浓度
-
支持OTA升级
-
低功耗蓝牙5.3电池供电，支持充电
基于嘉立创EDA设计该电路。

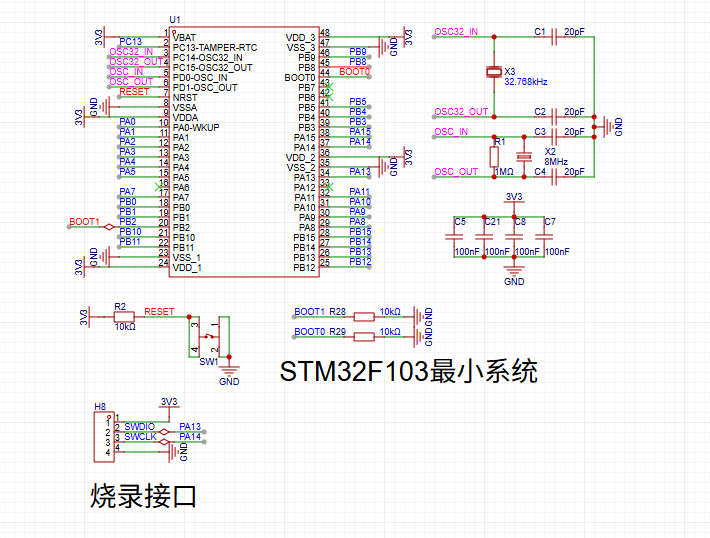

原理图_主控板

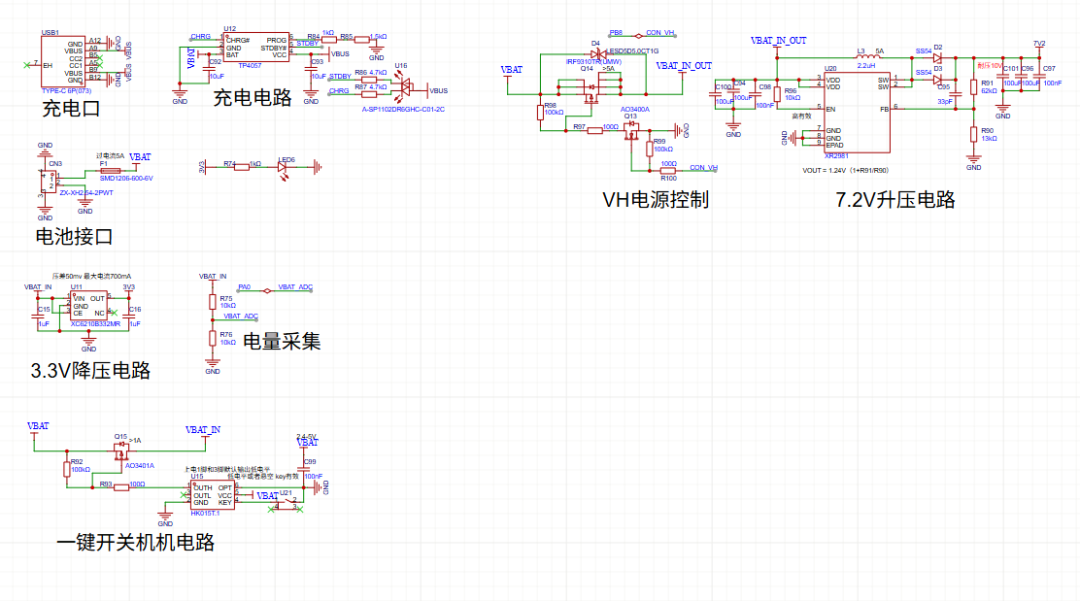

原理图_电源

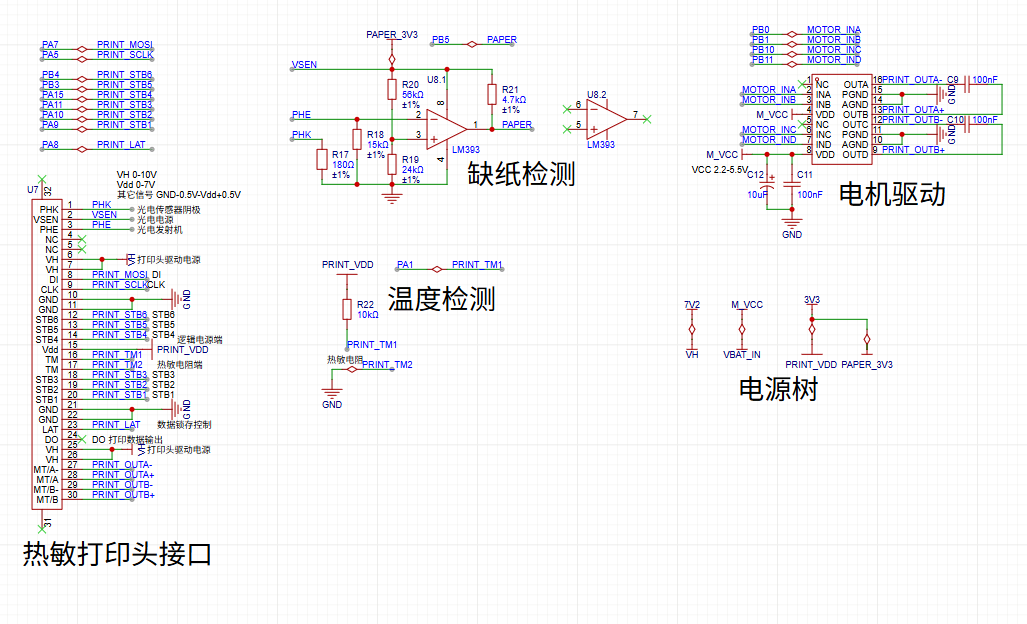

原理图_热敏打印机

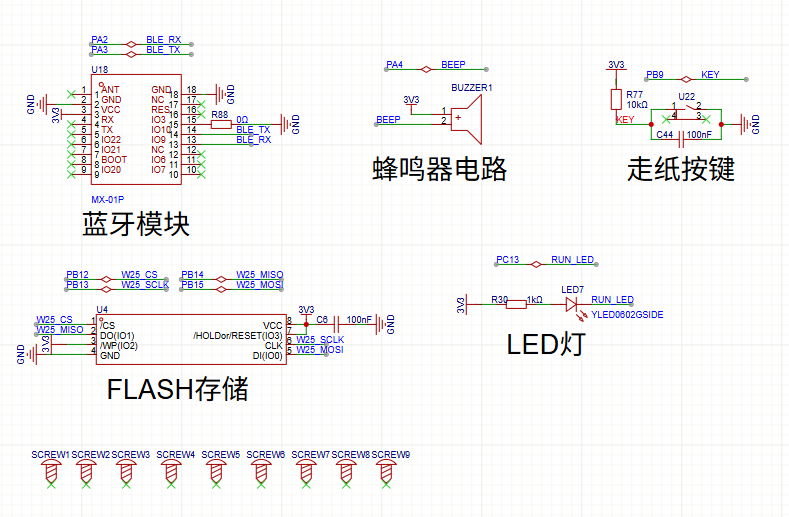

原理图_外设

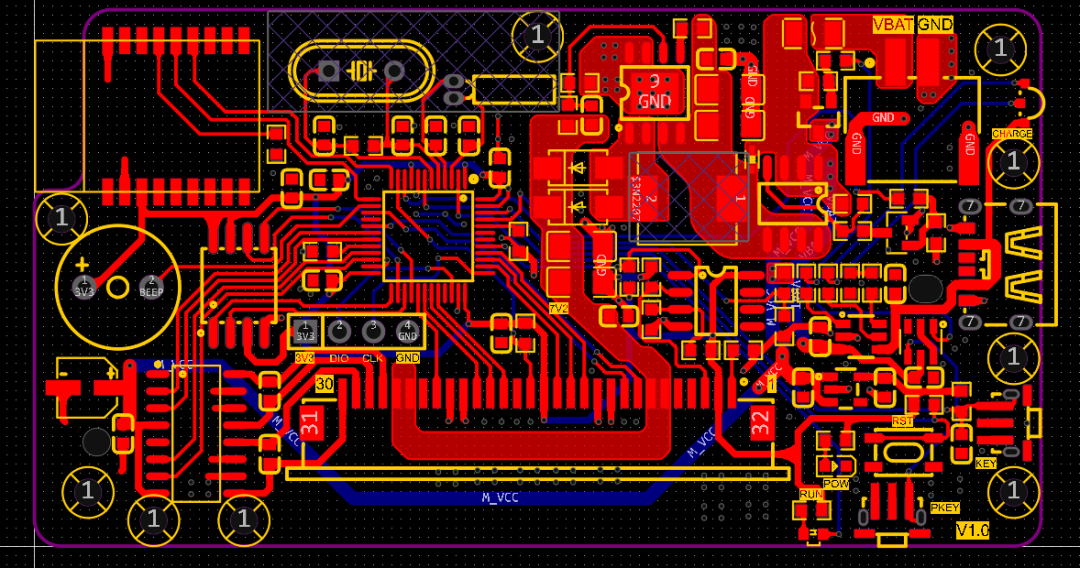

PCB图
硬件参数
-
主控芯片：STM32F103，系统核心控制 -
充电管理：TP4057，实现电池充电 -
3.3V 降压：XC6206，为低电压外设提供 3.3V 电源 -
电压比较器：LM393，实现缺纸检测 -
热敏打印头：内置驱动芯片，实现热敏打印 -
电机驱动：TB6612，驱动走纸电机 -
蓝牙模块：MX-01P，实现蓝牙 5.3 无线通信 -
FLASH 存储：W25Q 系列，扩展数据存储 -
电路尺寸支持免费打样
小编OS：
怎么样，你喜欢这个热敏打印机吗？如果你有其他的设计想法欢迎在评论区补充！
该项目的DIY成本，作者没说
不过小编瞅了瞅BOM表，也大概算了一下，不算热敏打印头，做5套的DIY成本，大概是200元

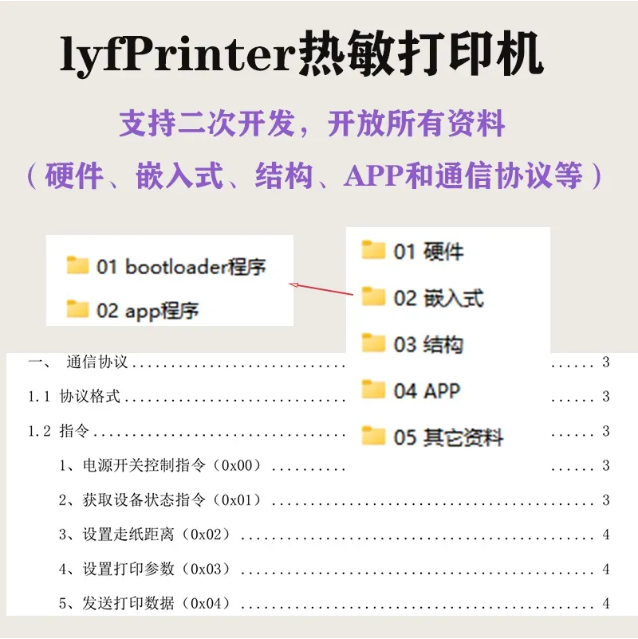

目前，这个项目已全开源！
如果你想复刻，想看更全的资料，或想给作者点赞
欢迎前往开源网址了解
▼▼
开源网址：https://oshwhub.com/lengyuefeng/re-min-da-yin-ji-stm32_-li-dian-chi-gong-dian-v1-0
