晶体管的类型通常可以分为NPN型和PNP型，那这2者之间有什么区别？
核心区别总结
|
对比维度 |
NPN型晶体管 |
PNP型晶体管 |
|
载流子类型 |
电子主导电流（多数载流子） |
空穴主导电流（多数载流子） |
|
电流方向 |
集电极→发射极（C→E） |
发射极→集电极（E→C） |
|
电路符号箭头 |
箭头向外（发射极指向外） |
箭头向内（指向基极） |
|
驱动逻辑 |
基极需正电压导通 |
基极需负电压（或GND）导通 |
|
开关特性 |
高电平导通（常用） |
低电平导通 |

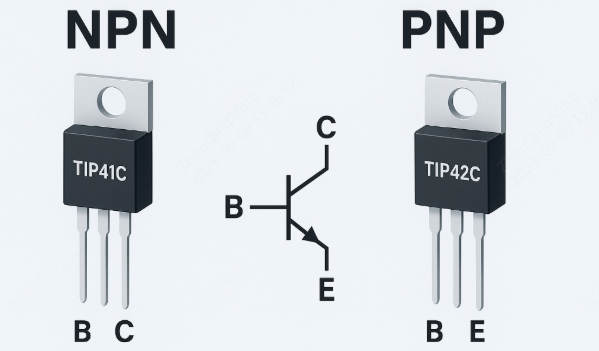

下面将以意法半导体的TIP41C（NPN型）和TIP42C（PNP型）为例来为你解析。
NPN型（例：TIP41C）
● 导通条件：
● VB >VE （基极电压 > 发射极电压）且 VB −VE ≥0.7V
● 电流路径：
电子从发射极注入 → 基极控制 → 集电极收集
IE =IB +IC （发射极电流 = 基极电流 + 集电极电流）
PNP型（例：TIP42C）
● 导通条件：
● VE >VB （发射极电压 > 基极电压）且 VE −VB ≥0.7V
● 电流路径：
空穴从发射极注入 → 基极控制 → 集电极收集
IE =IB +IC （公式相同，但电流方向相反）
应用场景选择
|
场景 |
推荐类型 |
原因 |
|
正电源开关电路 |
NPN |
直接由MCU高电平驱动（如控制继电器） |
|
负电源/接地负载 |
PNP |
负载接地时可直接开关（如低端驱动） |
|
推挽放大电路 |
NPN+PNP配对 |
对称互补（如TIP41C+TIP42C音频功放） |
|
电平转换电路 |
PNP |
将高电平信号转换为低电平（如通信接口） |
电路设计注意事项
1. 驱动电路差异：
NPN基极串联电阻接正电源，PNP基极串联电阻接地（或负电源）。
2. 功耗与散热：
PNP在相同功率下略低效（空穴迁移率＜电子），需更关注散热设计。
3. 抗干扰能力：
NPN更抗噪声（因电子迁移快），高频电路优先选用。
4. 替代兼容性：
不可直接互换！需重新设计偏置电路和驱动逻辑。
