真有300W？！帅小伙手搓大功率电子负载！开源了！
2025-05-23 09:43:29阅读量：937
这是一个大功率电子负载！
我猜你肯定想问！
电子负载已经是家喻户晓的东西了，为什么还要自己做？能做出花来吗？
作者表示：
小编OS：
这么敢说？！难道……他有“不一样”的方案？(摸下巴)
没错没错！
这是一个“少见”的超大功率电子负载！
稳定300W的那种！
01.足够大功率
稳定300W
搭配CPU级3风扇6铜管专业散热器
02.足够智能
支持CAN总线互联
支持脚本编程，支持外接NTC、PTC、串口屏等采集及显示数据
功率大，稳定，拓展性还强！太香啦~~
那它是怎么设计出来的呢？
电路基于AT32F435设计。
原理图_POWER
原理图_MCU

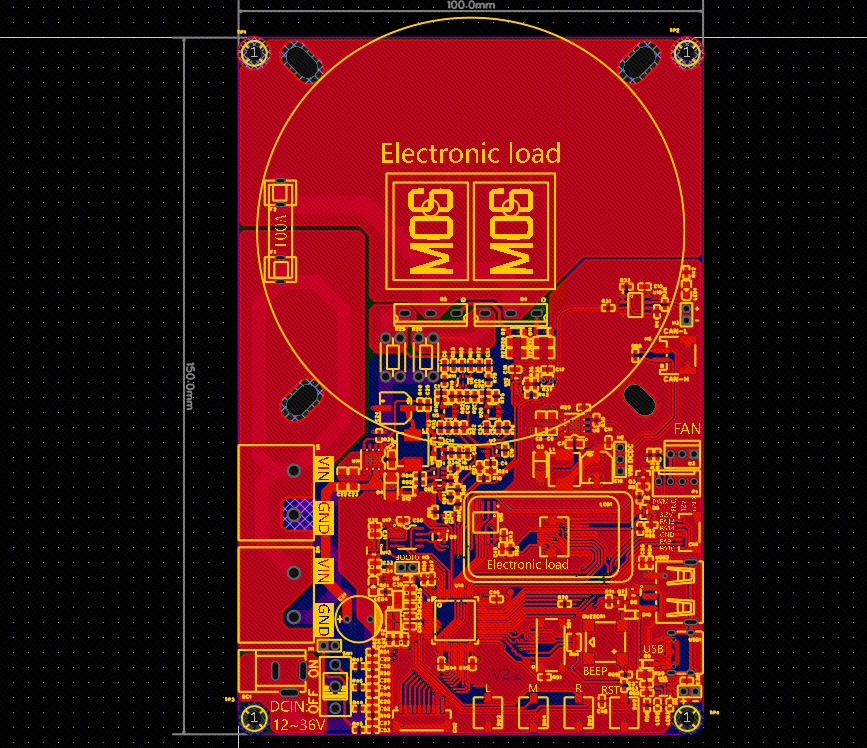

PCB图

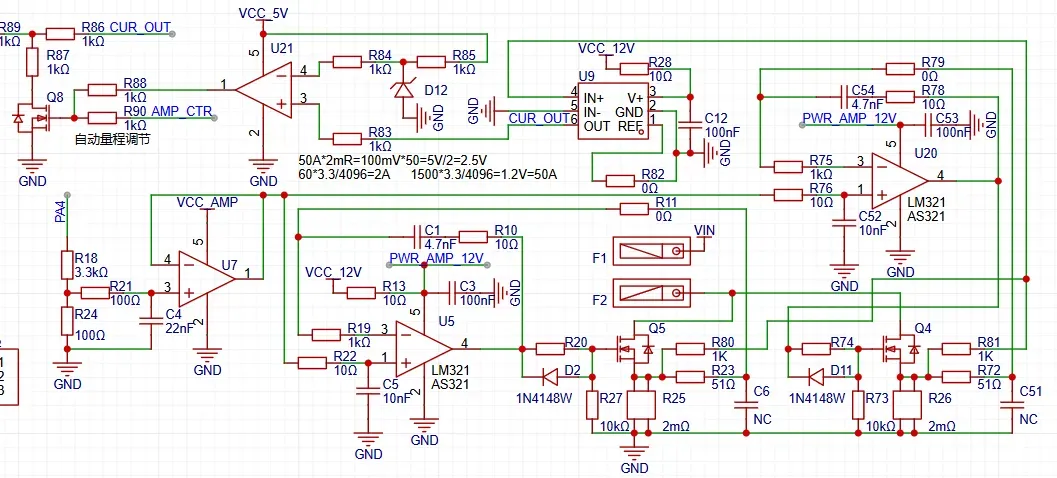

这里说明一下该电路最核心的部分——MOS负载电路。
输入电源通过F1、F2座子连接100A保险丝，接着通过Q4、Q5 这2个MOS 均分电流。
为什么这么设计？
经过测试，一个MOS管的实际测试功率在150W左右，超过便会损坏，因此通过2管均流的方式可以做到300瓦。
Q4的输出电流通过采样电阻R26再经过R72限流输入比较器U20；Q5的输出则一样的通过比较器U5。
2个比较器的高侧电压均来源于U7跟随器，参考电压来源于PA4的DAC1，经过R18、R24分压，得到最高97mV的电压，对应大约97A电流。
电流超过50A时，通过Q8切换测量量程，由于内置adc精度低，电流分辨率约为33mA。

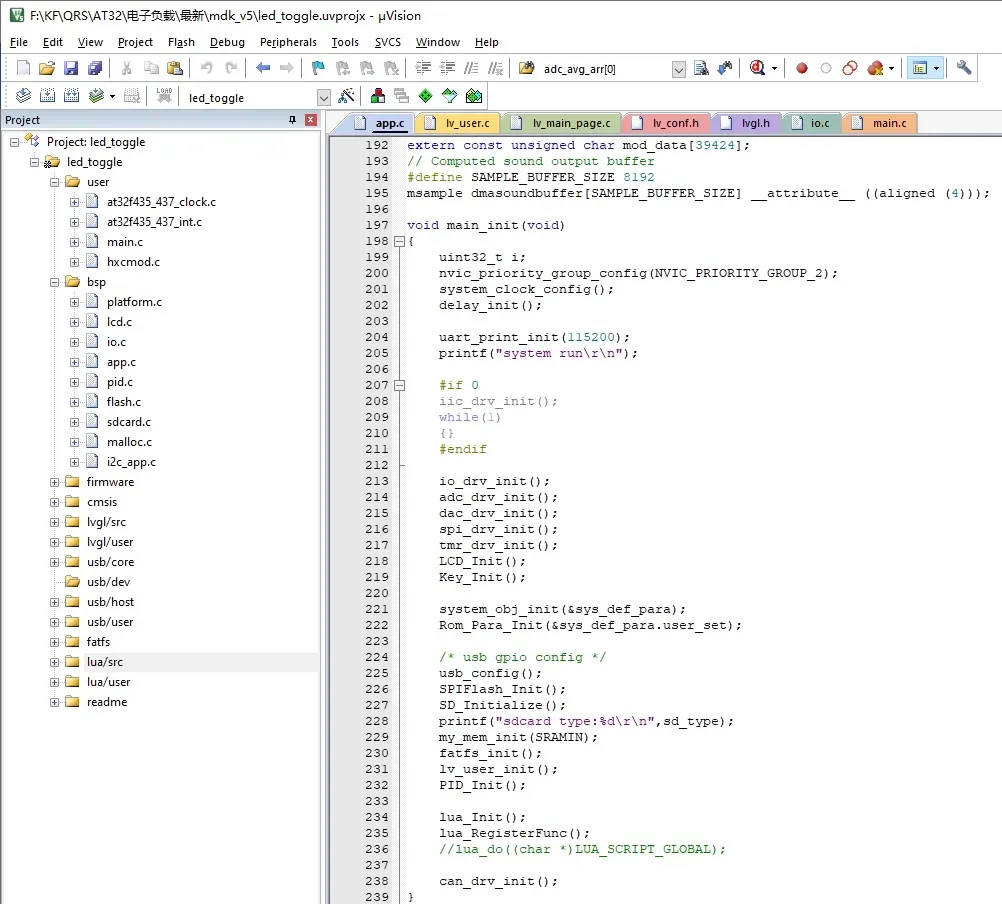

软件使用MDK5开发，裸机程序如下：
-
文件分组user：main函数
-
文件分组bsp：硬件驱动
-
文件分组firmware：MCU固件库
-
文件分组lvgl：lvgl库
-
文件分组usb：USB库
-
文件分组fatfs：文件系统库
-
文件分组lua：脚本库
-
platform为MCU板级底层驱动，例如系统滴答定时器、系统时基、调试串口等的MCU平台相关初始化
-
lcd为屏幕初始化
-
IO为硬件接口初始化，包含IO、SPI、IIC、定时器、ADC、DAC、CAN等的初始化
-
app为应用层，pid已经弃用
-
flash为MCUFLASH操作部分
-
sdcard为内存卡驱动，使用SPI接口
-
malloc为内存分配，用于给lua脚本初始化内存环境
-
i2c_app为硬件IIC测试函数，弃用
程序使用软件定时器管理前台进程，主循环负责USB主机轮询，使用USB鼠标来控制UI，50ms周期任务用来切换UI界面及控制DAC控制负载电流，后期继续优化UI交互及lua接口，敬请期待！！！
后续优化方向
4管600W+无线功能
感兴趣就去开源网址催更吧~~
▼▼
