公司介绍
山东芯诺电子科技股份有限公司(证券代码:838172),采用全产业链垂直整合(IDM)一体化的经营模式,是行业领先的功率器件企业;其中产品种类丰富,主要产品包含桥堆、快恢复FRED、肖特基SKY、TVS保护器件、可控硅及SIC等各类功率器件;产品封装外形齐全,主要封装包括TO-247、TO-263、TO-220、TO-252、TO-251、GBJ、GBU、D3K、KBP、HBS、DBF、ABS、MBF、MBS、SMA、SMB、SMC、TO-277、DO-41、DO-15、DO-201AD、R-6等,以及光伏类GFM等封装产品;下面重点介绍芯诺D3K封装及HBS封装产品在大功率开关电源领域的应用。
产品介绍
(1) D3K为直插式DIP封装,HBS属于贴片式SMD封装
(2) 该两款封装普遍应用于65W以上130W以内开关电源设计
(3) 如整机设计空间有局限性&散热能满足的情况下可选择HBS封装替代D3K封装
(4) 我司针对该两款封装可提供普通整流系列及快恢复系列产品,最大电流达8A
(5) 我司整流桥堆产品均采用GPP光阻工艺&钝化保护设计&属于高可靠性产品

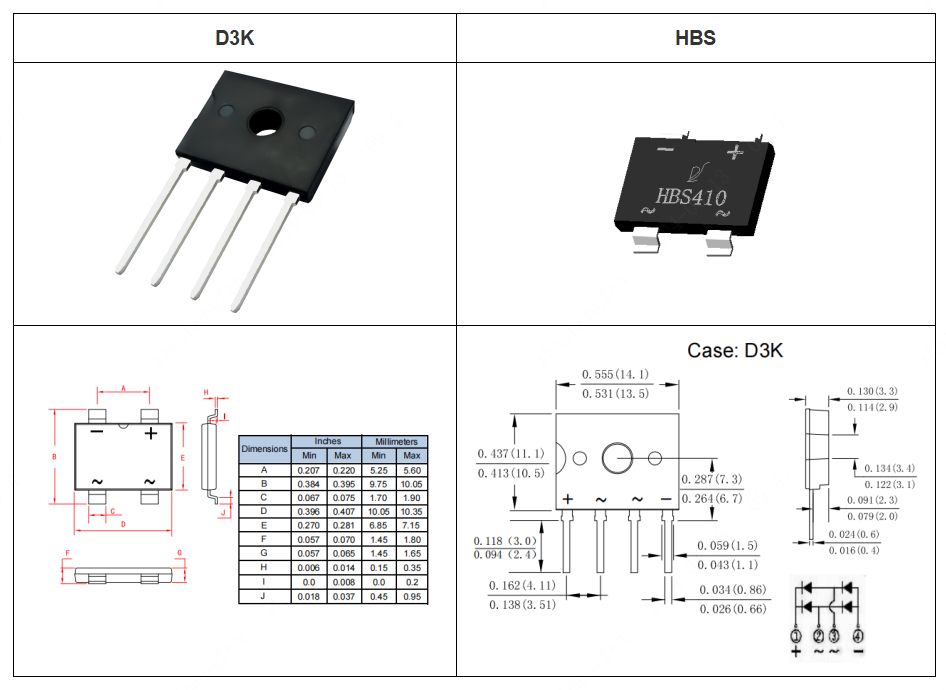

封装外形
芯片工艺
典型规格
XN P/N |
VRRM(V) |
IFAV(V) |
IFSM(A) |
IR(uA) |
VF(V)@IFAV |
Trr(nS) |
Package |
HBN410 |
1000 |
6.0 |
170 |
4 |
0.96 |
- |
HBS |
HBN610 |
1000 |
6.0 |
170 |
5 |
0.96 |
- |
HBS |
HBN810 |
1000 |
8.0 |
200 |
5 |
1.0 |
- |
HBS |
RHBN610 |
1000 |
6.0 |
170 |
5 |
1.07 |
500 |
HBS |
RHBN810 |
1000 |
8.0 |
200 |
5 |
1.10 |
500 |
HBS |
UG6KB100A |
1000 |
6.0 |
120 |
5 |
1.1 |
- |
D3K |
1000 |
6.0 |
150 |
5 |
1.1 |
- |
D3K |
|
UG6KB100G |
1000 |
6.0 |
130 |
5 |
1.1 |
- |
D3K |
UG8KB100A |
1000 |
8.0 |
150 |
5 |
1.1 |
- |
D3K |
RUG8KB100A |
1000 |
8.0 |
150 |
5 |
1.3 |
500 |
D3K |
应用领域(示例)

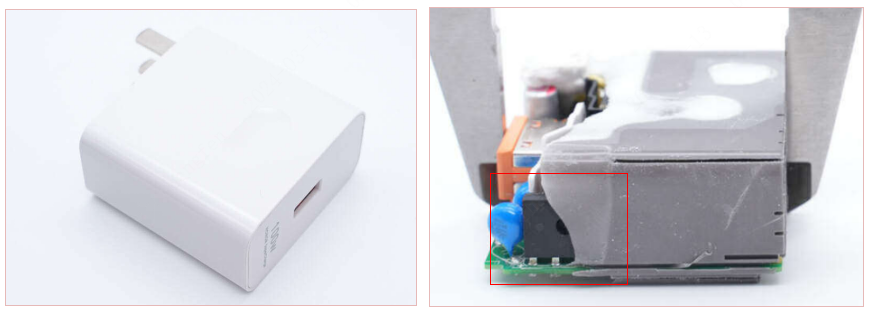

示例1:以下是一款某品牌的100W超级快充充电器,这款充电器为白色机身,固定插脚设计,具备一个USB-A接口,最大输出功率为100W,并且向下兼容66W超级快充。当输入电压为110V时,充电器的最大输出功率为66W。可以使用专用数据线,将USB-A口转换成USB-C口输出为手机充电,采用我司UG8KB100A整流桥(规格为8A、1000V)。
示例2:以下是65W超级闪充氮化镓充电器,凭借超小体积以及高颜值,产品无论是在业界,还是在消费者群体中都有着极高关注度,有采用我司HBS规格,HBN510或HBN610(5A&1000V或6A1000V规格产品。

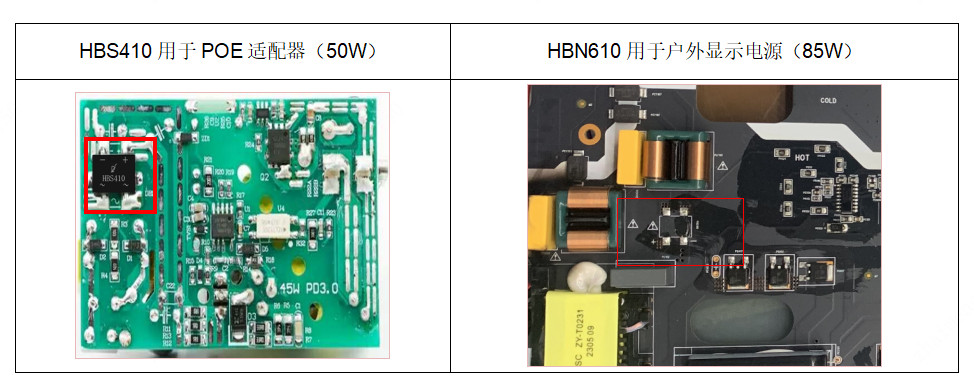

示例3:在户外显示电源及空调应用领域,在成本竞争及整机PCBA设计空间的局限性等影响下,原使用传统KBP410或UGB4KB10直插整流桥的产品,有逐渐倾向于使用我司大电流设计的贴片整流产品,参考以下应用于POE适配器的HBN410及户外显示应用主电源及备用电源设计选用的HBN810
