AFM201T
(正在供货)WiFi+蓝牙共存模组，ARM Cortex M4内核，100Mhz主频，256K 闪存，2MB flash
温馨提醒：图片仅供参考，商品以实物为准
定位IoT智能设备市场，新一代WiFi+蓝牙共存方案

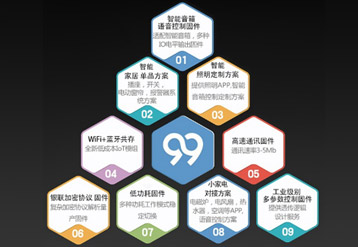

九九物联（模块+APP+云）整体解决方案和服务
描述
AFM201T是基于Realtek RTL8720C开发的全新模组，定位IoT智能设备市场，是新一代WiFi+蓝牙共存方案。模组按照最优成本设计，技术解决了传统IoT的产品的配网，通讯，以及控制保障的问题。
AFM201T支持802.11b,g,n WiFi通讯，BLE4.2蓝牙配网，控制，并支持WiFi+蓝牙共存，提供优异的板载射频性能，模组包含2路串口，一组SPI，8路PWM输出,3.3V和5V供电，以超高性价比，以及内置多种固件模式给客户提供二次开发。
特性
- 主要性能参数
- ARM Cortex-M4 处理核心，主频100MHz
- 3.3V、5V DC 单电源供电
- 封装：邮票孔 小尺寸：长×宽×厚度 24×15×3.0mmWLAN、Bluetooth 参数
- 标准：802.11 b/g/n 1x1
- 发射功率：11b：18dBm / 11g：16dBm / 11n：15dBm
- 接收灵敏度：11b：-93dBm / 11g：-82dBm / 11n：-76dBm
- 通信速率：11Mbps @11b / 54Mbps @11g / 150Mbps @11n
- 工作模式：STA、AP、STA+AP、Buletooth
- 硬件加密：WPA/WPA2
- 天线：外接天线，IPEX 天线接口、板载天线
- 产品特点
- 完整的物联网解决方案(底层开发、云服务、APP)
- 支持AT+应用集二次开发
- 支持C-SDK 包的二次开发
- 支持OTA 无线升级
- 支持蓝牙智能联网、Airkiss 微信配网功能
- 工业级应用设计，4 层PCB 设计，性能一致性保证
- FCC/CE 认证，符合RoHS 标准
- 软件特性
- 内置IPV4/IPV6 协议栈
- 内置FreeRTOS 系统
- 支持低功耗BLE 4.0
- 支持HTTP / HTTPS (SSL)加密
- 支持艾拉云、亚马逊,云、京东云、阿里云
- 支持定制的私有云或者用户私有云对接
- 6个FPGA I/O接口 (与树莓派接口共享8个Pin)
- 支持二次开发，二次整合
方框图
AFM201T-功能方框图
查看更多内容
适合您的设计资源
技术文档
| 文档类型 | 标题 | 日期 |
|---|---|---|
| 用户指南 | AFM201T-EVAL_User manual | 2019-5-22 |
设计与开发工具
| 评估模块和开发板 | 标题 | 器件型号 |
|---|---|---|
| 评估模块和开发板 | AFW121T_PCB-制板说明 | AFW121T-EVB |
| 评估模块和开发板 | AFW121T-EVAL_0424-PCB文件 | AFW121T-EVB |
| 评估模块和开发板 | AFW121T-EVAL_20190424_sch | AFW121T-EVB |
| 评估模块和开发板 | AFW121T-EVAL_BOM | AFW121T-EVB |
| 评估模块和开发板 | AFW121TI-EVAL_20190424.sch | AFW121T-EVB |
| 评估模块和开发板 | gerber_frank 0522 | AFW121T-EVB |
| 评估模块和开发板 | AFM201T-EVB 全部资料 | AFW121T-EVB |
参考设计

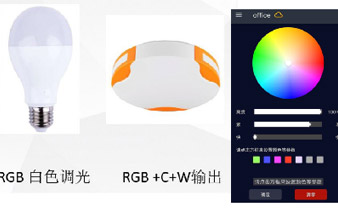

本文描述九九物联LED照明驱动Wi-Fi模块智能控制照明方案。通过Wi-Fi模块的引脚对LED照明电源的电流控制，实现亮度调整，色温调整，256色颜色调整，以及灯光动态变化，定时，音乐控制的功能。文中同时描述app设置使用，亚马逊语音控制,google home语音控制，天猫精灵，小米音箱等语音控制功能。
了解详情>>
参数
| 商品编码 | 立即下单 | 厂家型号 | function | Frequency | Sram/ROM | IO | voltage | UART | SPI | PWM (Ch) | 功能描述 | Kernel | Package |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C398722 | 立即下单 | AFW121TI-EVB | ARM cortex M4+WIFI | 62.5Mhz | 256K/1M | 21PIN | 3.3V | 1 | 1 | 6 | Wifi模块AFW121TI开发板 | RTL8710BX | 36.8x33mm |
| C383807 | 立即下单 | AFW121TI-AY1VOC1 | ARM cortex M4+WIFI | 62.5Mhz | 256K/1M | 21PIN | 3.3V | 1 | 1 | 6 | 艾拉云语音方案 | RTL8710BX | 18x22mm |
| C383808 | 立即下单 | AFW121TI-AY1LED1 | ARM cortex M4+WIFI | 62.5Mhz | 256K/1M | 21PIN | 3.3V | 1 | 1 | 6 | 艾拉云灯控方案 | RTL8710BX | 18x22mm |
| C383809 | 立即下单 | AFW121TI-AY1VOC1 | ARM cortex M4+WIFI | 62.5Mhz | 256K/1M | 21PIN | 3.3V | 1 | 1 | 6 | 艾拉云开关方案 | RTL8710BX | 18x22mm |
| C383810 | 立即下单 | AFW121TI-SDK1 | ARM cortex M4+WIFI | 62.5Mhz | 256K/1M | 21PIN | 3.3V | 1 | 1 | 6 | WiFi开发者学习方案 | RTL8710BX | 18x22mm |
| C383811 | 立即下单 | AFW121TI-POS1 | ARM cortex M4+WIFI | 62.5Mhz | 256K/1M | 21PIN | 3.3V | 1 | 1 | 6 | 扫码支付方案模组 | RTL8710BX | 18x22mm |
| C383812 | 立即下单 | AFW121TI-PRT1 | ARM cortex M4+WIFI | 62.5Mhz | 256K/1M | 21PIN | 3.3V | 1 | 1 | 6 | 微打方案模组 | RTL8710BX | 18x22mm |
| C383813 | 立即下单 | AFW121TI-LED1 | ARM cortex M4+WIFI | 62.5Mhz | 256K/1M | 21PIN | 3.3V | 1 | 1 | 6 | LED控制卡模组 | RTL8710BX | 18x22mm |
| C383814 | 立即下单 | AFW121TI-HOM1 | ARM cortex M4+WIFI | 62.5Mhz | 256K/1M | 21PIN | 3.3V | 1 | 1 | 6 | 家电mqtt透传 | RTL8710BX | 18x22mm |
| C383815 | 立即下单 | AFW121TI-IND1 | ARM cortex M4+WIFI | 62.5Mhz | 256K/1M | 21PIN | 3.3V | 1 | 1 | 6 | 高可靠性透传模组 | RTL8710BX | 18x22mm |
| C383816 | 立即下单 | AFW121TI-LOW1 | ARM cortex M4+WIFI | 62.5Mhz | 256K/1M | 21PIN | 3.3V | 1 | 1 | 6 | 低功耗应用方案模组 | RTL8710BX | 18x22mm |
| C383817 | 立即下单 | AFW121TI-SPI1 | ARM cortex M4+WIFI | 62.5Mhz | 256K/1M | 21PIN | 3.3V | 1 | 1 | 6 | SPI通讯方案模组 | RTL8710BX | 18x22mm |
| C383818 | 立即下单 | AFW121TI-WEB1 | ARM cortex M4+WIFI | 62.5Mhz | 256K/1M | 21PIN | 3.3V | 1 | 1 | 6 | WEB配置方案透传模组 | RTL8710BX | 18x22mm |
| C393817 | 立即下单 | AFM201TI | ARM cortex M4+wifi+ble | 100Mhz | 256K/2M | 23PIN | 3.3/5V | 2 | 1 | 8 | WiFi+蓝牙模块 | RTL8720CN | 15x24mm |
| C398723 | 立即下单 | AFM201T-EVB | ARM cortex M4+wifi+ble开发板 | 100Mhz | 256K/2M | 23PIN | 3.3/5V | 2 | 1 | 8 | WiFi+蓝牙模块开发板 | RTL8720CN | 36.8x33mm |
| C404288 | 立即下单 | AFM201TI-IND2 | ARM cortex M4+wifi+ble | 100Mhz | 256K/2M | 23PIN | 3.3/5V | 2 | 1 | 8 | WiFi+蓝牙模块指令透传模组 | RTL8720CN | 15x24mm |
| C404289 | 立即下单 | AFM201TI-AY2LED2 | ARM cortex M4+wifi+ble | 100Mhz | 256K/2M | 23PIN | 3.3/5V | 2 | 1 | 8 | WiFi+蓝牙模块灯控方案模组 | RTL8720CN | 15x24mm |
