芯片简介
LM2596/LM2596HV是一款150KHz固定频率的PWM降压型DC-DC转换器，具备3A输出电流驱动能力。支持高效率、低纹波、高线性调整率和负载调整率，内置固定频率振荡器及频率补偿模块。集成过温保护、过流保护、次级过流保护功能，提供ON/OFF迟滞开关控制。可调输出版本调节范围1.23V-37V（HV型号达57V），采用PWM调制实现0-100%占空比线性调节。
芯片特点：
输入4.5V~40V/4.5V~60V
输出3A
内置MOS
150KHz
使能
JSMSEMI(杰盛微)+LM2596T-ADJ-JSM
（DCDC降压-(3)电源输入30V以上-(2)1A~3A(中电流)方案）暂无数据
项目参考文件
方案关联商品
型号/品牌/封装/类目
参数/描述
优惠券/标签
价格梯度(含税)
库存交期
操作
- 功能类型
- 降压型
- 工作电压
- 4.5V~40V
- 输出电压
- 1.23V~37V
- 输出电流
- 3A

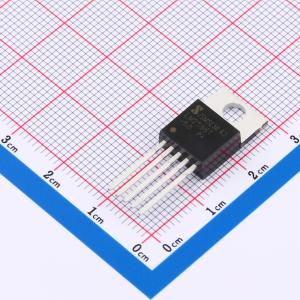

描述LM2596TADJ-JSM 是一款3A 150KHz固定频率的PWM DC-DC稳压电源转换器,具有3A输出电流驱动能力,高效率、低纹波、高线性调整率和负载调整率等特点。该芯片采用PWM调制模式,能够调节占空比线性范围0~100%。内置固定频率振荡器和频率补偿模块,使用十分简单,仅需要极少量的外部元器件。此外,该芯片还内置带迟滞功能的使能、过温保护、过流保护和刺激过流保护等功能。
- 收藏
- 对比
4.8折
- ￥1.9152
- ￥1.5456
- ￥1.3584
- ￥1.1712
- ￥1.0608
- ￥1.0032
现货最快4小时发货
- 广东仓
- 82
50个/管
个
总额￥0
近期成交5单
- 功能类型
- 降压型
- 工作电压
- 5V~40V
- 输出电压
- 12V
- 输出电流
- 3A

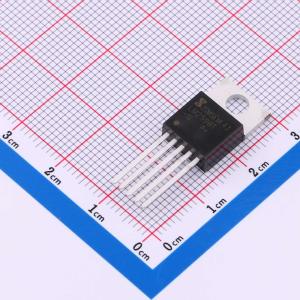

描述LM2596T-12-JSM是一款150KHz固定频率的PWM DC-DC稳压电源转换器,具有3A输出电流驱动能力,高效率、低纹波、高线性调整率和负载调整率等特点。内置固定频率振荡器和频率补偿模块,使用简单,仅需少量外部元器件。内置过温保护、过流保护等功能。
- 收藏
- 对比
4.8折
- ￥1.8912
- ￥1.5168
- ￥1.3584
- ￥1.1712
- ￥1.0608
- ￥1.0032
现货最快4小时发货
- 广东仓
- 98
50个/管
个
总额￥0
近期成交2单
- 功能类型
- 降压型
- 工作电压
- 4.5V~40V
- 输出电压
- 3.3V
- 输出电流
- 3A
描述LM2596T-3.3-JSM是一款3A 150KHz固定频率的PWM DC-DC稳压电源转换器。它具有3A输出电流驱动能力,高效率、低纹波、高线性调整率和负载调整率等特点。该芯片采用PWM调制模式,能够调节占空比线性范围0~100%。内置固定频率振荡器和频率补偿模块,使用十分简单,仅需要极少量的外部元器件。此外,该芯片还内置带迟滞功能的使能、过温保护、过流保护和刺激过流保护等功能。
- 收藏
- 对比
4.9折
- ￥1.9551
- ￥1.5778
- ￥1.3867
- ￥1.1956
- ￥1.0829
- ￥1.0241
现货最快4小时发货
- 广东仓
- 100
50个/管
个
总额￥0
近期成交1单
- 功能类型
- 降压型
- 工作电压
- 4.5V~40V
- 输出电压
- 5V
- 输出电流
- 3A
描述LM2596是一款150KHz固定频率的PWM DC-DC稳压电源转换器,具有3A输出电流驱动能力,高效率、低纹波、高线性调整率和负载调整率等特点。该芯片采用PWM调制模式,能够调节占空比线性范围0~100%,内置固定频率振荡器和频率补偿模块,使用简单,仅需少量外部元器件。此外,该芯片还内置带迟滞功能的使能、过温保护、过流保护和刺激过流保护等功能。
SMT扩展库
SMT补贴嘉立创库存534
- 收藏
- 对比
4.6折
- ￥1.7526
- ￥1.3984
- ￥1.219
- ￥1.0396
- ￥0.9338
- ￥0.8786
现货最快4小时发货
- 广东仓
- 534
50个/管
个
总额￥0
近期成交9单
