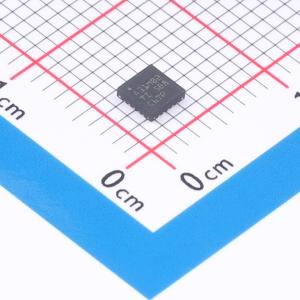

芯片简介
ADS131M02是一款双通道、同步采样、24位Delta-Sigma(ΔΣ)模数转换器（ADC），具有宽动态范围、低功耗和电能测量专用特性，适用于能量计量、功率测量和断路器应用。ADC输入可直接连接电阻分压网络或电力变压器以测量电压，或连接电流互感器、分流器或罗氏线圈以测量电流。各ADC通道可根据传感器输入独立配置。内置低噪声可编程增益放大器（PGA）提供1至128的增益，用于放大低电平信号。此外，该器件集成通道间相位校准以及偏移和增益校准寄存器，有助于消除信号链误差。器件内部集成低漂移1.2V参考电压，可减少印刷电路板（PCB）面积。数据输入、数据输出和寄存器映射上可选循环冗余校验（CRC），以保持通信完整性。
商品特性：
- 可编程数据速率高达64kSPS
- 可编程增益高达128
- 噪声性能：当增益为1.4kSPS时，动态范围为102dB；当增益为64.4kSPS时，动态范围为80dB
- 总谐波失真：-100dB
- 用于直接传感器连接的高阻抗输入：当增益为1、2和4时，输入阻抗为330kΩ；当增益为8、16、32、64和128时，输入阻抗为≥1MΩ
- 可编程的通道间相位延迟校准：分辨率为244ns，fCLKIN为8.192MHz
- 电流监测模式可实现超低功耗篡改监测
- 集成的负电荷泵允许输入信号低于接地值
- 通道间串扰：-120dB
- 低漂移内部电压基准
- 用于通信和寄存器映射的循环冗余校验器(CRC)
- 2.7V至3.6V模拟和数字电源
- 低功耗：3VAVDD和DVDD下为2.3mW
- 工作温度范围：–40°C至+125°C
应用领域：
- 电表：商业电表和住宅电表
- 断路器
- 保护继电器
- 电能质量监测仪
- 电池测试设备
- 电池管理系统
