芯片简介

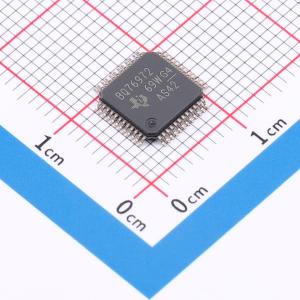

德州仪器 (TI) BQ76972 器件是一款高度集成的高精度电池监测器和保护器，适用于 3 至 16 节串联锂离子、锂聚合物和磷酸铁锂电池包。该器件包括一个高精度监控系统和一个高度可配置的保护子系统，并支持自主式或主机控制型电芯均衡。它集成了高侧电荷泵 NFET 驱动器、供外部系统使用的双路可编程 LDO 以及一个支持 400kHz I2C、SPI 和 HDQ 单线标准的主机通信外设。BQ76972 器件采用 48 引脚 TQFP 封装。
商品特性：
- 适用于 3 节至 16 节串联电池的电池监控功能
- ±3.0mV 的高精度电芯电压测量
- 用于高侧 NFET 保护的集成电荷泵，可选择自主恢复
- 广泛的保护套件，包括电压、温度、电流和内部诊断
- 两个独立的 ADC
- 支持电流和电压同步采样
- 高精度库伦计数器，输入偏移误差 < 1µV（典型值）
- 宽量程的电流应用（检测电阻上的测量范围为±200mV）
- 集成式化学保险丝驱动二级保护
- 自主式或主机控制型电芯均衡
- 多种功耗模式（电池包典型运行范围条件）
- NORMAL 模式:286µA
- 多个 SLEEP 模式选项:24µA 至 41µA
- 多个 DEEPSLEEP 模式选项:9µA 至 10µA
- SHUTDOWN 模式:1µA
- 电池连接和部分其他引脚上的高电压容差为 85V
- 在量产线支持随机的电芯连接序列
- 支持使用内部传感器和多达九个外部热敏电阻进行温度检测
- 集成的一次性可编程 (OTP) 存储器可由客户在生产线上进行编程
- 通信选项包含 400kHz I2C、SPI 和 HDQ 单线接口
- 供外部系统使用的双路可编程 LDO
- 48 引脚 TQFP 封装 (PFB)
应用领域：
- 储能系统
- 电池备份单元 (BBU)
- 电动自行车、电动踏板车和 LEV
- 无线电动工具和园艺工具
- 非无人机
- 其他工业电池包（至少 10 节串联）
