芯片简介

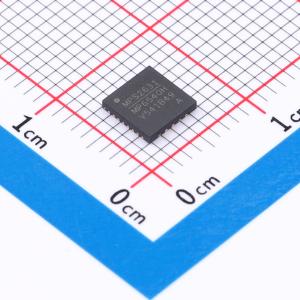

MP6540H是三相无刷直流电机驱动器。这些器件集成了三个半桥，由六个N沟道功率MOSFET、预驱动器、栅极驱动电源和电流检测放大器组成。MP6540H每个半桥具备使能（EN）和PWM输入；可提供高达6A的峰值电流和5A的连续输出电流（取决于热条件和PCB条件）。MP6540H使用内部电荷泵为高边MOSFET生成栅极驱动电源电压，并使用涓流充电电路维持足够的栅极驱动电压，以支持100%占空比工作。内部安全功能包括热关断、欠压锁定（UVLO）和过流保护（OCP）。采用QFN-26（5mm×5mm）封装。
商品特性：
- 工作电源电压：5.5V至50V
- 集成三个半桥驱动器
- 最大5A连续输出电流，6A峰值电流
- MOSFET导通电阻：HS+LS45mΩ
- MP6540H：PWM和使能输入；MP6540HA：高边和低边输入
- 内部电荷泵支持100%占空比工作
- 自动同步整流
- 欠压锁定（UVLO）和热关断保护
- 过流保护（OCP）
- 集成双向电流检测放大器
- 采用QFN-26（5mm×5mm）封装
应用领域：
- 无刷直流电机
- 永磁同步电机
