芯片简介

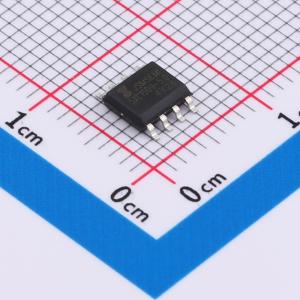

SXL1509是一款专为降压型DC/DC转换器设计的单片集成电路，无需额外晶体管即可驱动3A负载，节省了电路板空间。外部关断功能可通过逻辑电平控制，使芯片进入待机模式。内部补偿使反馈控制具有良好的线性和负载调节能力，无需外部设计。在保护功能方面，热关断可防止过热运行造成损坏，限流功能可防止输出开关过流运行。若限流功能启动且VFB降至0.5V以下，开关频率将降低。 SXL1509的开关频率为150KHz，与低频开关稳压器相比，可使用更小尺寸的滤波元件。其他特性包括：在指定输入电压和输出负载条件下，输出电压保证公差为±4%，振荡器频率公差为±15%。 该芯片采用标准8引脚SOP8封装。
商品特性：
- 3.3V、5V、12V及可调输出版本
- 输出可调电压范围为1.23V至37V
- 固定150KHz开关频率
- 电压模式非同步PWM控制
- 开/关关断控制输入
- 4.5V至40V宽输入电压范围
- 输出负载电流：3A
- 低功耗待机模式
- 芯片内置开关晶体管
应用领域：
- 简易高效降压稳压器
- 板载开关稳压器
- 正转负转换器
