MPS(芯源)+MP4420GJ-Z

（DCDC降压-(2)电源输入7V~30V-(2)1A~3A(中电流)方案）

暂无数据

芯片简介

MP4420是一款高频同步整流降压型开关转换器，内置功率MOSFET，支持宽4V至30V输入范围，提供2A连续输出电流。采用电流模式控制，具备快速瞬态响应和简化的环路稳定性设计。特性包括90mΩ/55mΩ低导通电阻MOSFET、高效同步操作模式、默认410kHz开关频率（可同步至200kHz-2.2MHz外部时钟）、内部软启动、过流保护（OCP）及热关断保护。功能框架包含误差放大器、同步整流驱动电路、内部5V稳压器和保护模块。

芯片特点：

车规级

输入4V~30V

输出2A

内置MOS

410kHz

使能

软启动

项目参考文件

方案关联商品

型号/品牌/封装/类目
参数/描述
优惠券/标签
价格梯度(含税)
库存交期
操作

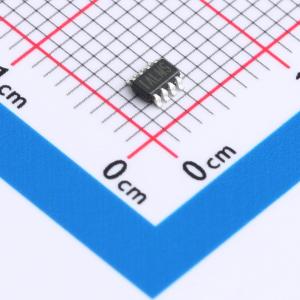

MP4420GJ-Z

品牌: MPS(芯源)

封装: TSOT-23-8

类目: DC-DC电源芯片

编号: C3194330

功能类型: 降压型

工作电压: 4V~30V

输出电流: 2A

开关频率: 410kHz

描述DCDC降压，电源输入7V~30V，1A~3A(中电流)方案，

RoHSSMT扩展库

收藏
对比

1+￥17.4769
50+￥16.1517
100+￥15.0749
500+￥11.0163
1000+￥9.4425
3000+￥8.8627

现货最快4小时发货

广东仓: 95

3000个/圆盘

个

总额￥0

近期成交3单

MP4420HGJ-P

品牌: MPS(芯源)

封装: TSOT-23-8

类目: DC-DC电源芯片

编号: C5800378

功能类型: 降压型

工作电压: 4V~36V

输出电流: 2A

开关频率: 410kHz

描述MP4420H是一款高频、同步整流降压开关模式转换器，内置功率MOSFET。它提供了一个非常紧凑的解决方案，可在较宽的输入电源范围内实现2A的连续输出电流，并具有出色的负载和线性调整率。MP4420H具备同步模式操作，可在输出电流负载范围内实现更高的效率

RoHSSMT扩展库

SMT补贴嘉立创库存40

收藏
对比

1+￥22.38
50+￥19.64
100+￥17.82
500+￥16.04
1000+￥15.5
3000+￥15

现货最快4小时发货

广东仓: 40

500个/圆盘

个

总额￥0

近期成交1单


规格书	C3194330_DC-DC电源芯片_MP4420GJ-Z_规格书_wj1041252.pdf
规格书	C5800378_DC-DC电源芯片_MP4420HGJ-P_规格书_wj1048704.pdf
