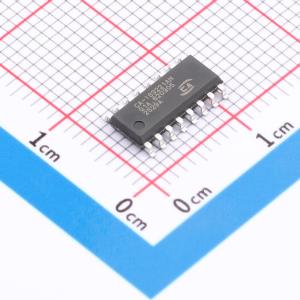

芯片简介
CA-IS3221为双通道、隔离型栅极驱动器，可提供6A峰值灌电流、5A峰值拉电流驱动。这些器件支持高速切换，结合器件的超低传输延时(56ns，典型值)、超低脉宽失真等优势，使其成为MOSFET、IGBT、SiC等大功率晶体管驱动的理想选择，工作频率可达5MHz，适用于各种逆变器、隔离电源、电机驱动等应用。 所有器件采用电容隔离技术，在内部集成数字隔离器。输入侧与驱动器输出侧通过二氧化硅电容绝缘栅隔离，提供高达3.75kV_RMS(窄体SOIC封装),以及最小100V/ns的共模瞬态抗扰度(CMTI)。此外，内部电路在二次侧(输出侧)的驱动器A与驱动器B之间提供功能隔离，可承受1500VDC工作电压。可以配置为双通道低边驱动、双通道高边驱动和半桥驱动，提供可编程死区时间。输入侧电源V_CCI可接受3Vto18V供电范围，输出侧电源V_DD可接受高达25V的供电电压。工作温度范围为-40°C至+125°C。
商品特性：
- 灵活支持多种配置：双通道低边驱动、双通道高边驱动、半桥驱动支持6A峰值灌电流、5A峰值拉电流驱动
- 较宽的供电范围：输入侧V_CCl可接受3V至18V供电电压范围，输出侧驱动电源V_DD可达25V，
- 确保匹配的传输延迟：56ns(典型值)传输延迟，5ns(最大值)芯片间传输延迟偏差，14ns(最大值)脉宽失真，20ns(典型值)最小输入脉宽
- 可编程死区时间
- -40°C至+125°C工作温度范围
- 高度可靠的电气隔离：较长的绝缘栅寿命：>40年，3.75kV_RMS(窄体封装)隔离耐压
- 较高的共模瞬态抗扰度(CMTI)：>±100V/ns
- 可承受8kV浪涌
- 环保封装：窄体SOIC16(N)封装
应用领域：
- 隔离型DC-DC、AC-DC转换器
- 电机控制
- LED照明
- 不间断电源(UPS)逆变器
- HEV/EV电池充电器
