芯片简介
HXL1509是一款单片式降压DC/DC转换器芯片，可驱动3A负载且无需外接晶体管。采用电压模式非同步PWM控制，具备宽输入电压范围（4.5V-40V）和可调输出电压（1.23V-37V）。集成内部补偿电路实现良好的线性/负载调整率，支持逻辑电平控制的使能关断功能，内置过温关断及峰值限流保护。工作频率固定为150kHz，提供±4%的输出电压精度和低功耗待机模式。
芯片特点：
输入4.5V~40V
输出3A
内置MOS
150kHz
使能
HXY MOSFET(华轩阳电子)+HXL1509-ADJ
（DCDC降压-(3)电源输入30V以上-(2)1A~3A(中电流)方案）暂无数据
项目参考文件
方案关联商品
型号/品牌/封装/类目
参数/描述
优惠券/标签
价格梯度(含税)
库存交期
操作
- 功能类型
- 降压型
- 工作电压
- 4.5V~40V
- 输出电压
- 1.23V~37V
- 输出电流
- 3A
描述HXL1509 是一款单片 IC,设计用于降压 DC/DC 转换器。它可以驱动 3A 负载而无需额外的晶体管,节省了电路板空间。外部关断功能可以通过逻辑电平控制进入待机模式。内部补偿使反馈控制在指定的输入电压和输出负载条件下具有良好的线性和负载调节性能。当保护电压为 5V 时,开关频率会降低。HXL1509 在 150KHz 的开关频率下工作,允许使用更小的滤波元件。输出电压在指定输入电压和输出负载条件下保证 ±4% 的容差,振荡器频率容差为 ±15%。该芯片采用标准 8 引脚 SOP-8 封装。
SMT扩展库
SMT补贴嘉立创库存905
- 收藏
- 对比
9.3折
- ￥1.244805
- ￥0.977616
- ￥0.863133
- ￥0.720285
- ￥0.64077
- ￥0.60264
现货最快4小时发货
- 广东仓
- 845
2500个/圆盘
个
总额￥0
近期成交27单
- 功能类型
- 降压型
- 工作电压
- 4.5V~40V
- 输出电压
- 3.3V
- 输出电流
- 3A
描述XL1509是一款单片集成电路,设计用于降压型DC/DC转换器,能够驱动3A负载而无需额外的晶体管。它节省了电路板空间,具有外部关断功能,可以通过逻辑电平控制进入待机模式。内部补偿使得反馈控制在线性和负载调节方面表现良好,无需外部设计。当输出电压低于0.5V时,开关频率会降低。XL1509的工作开关频率为150KHz,允许使用更小尺寸的滤波器。它具有±4%的输出电压公差和±15%的振荡器频率公差。该芯片采用标准8引脚SOP-8封装。
SMT扩展库
SMT补贴嘉立创库存2886
- 收藏
- 对比
9.5折
- ￥1.301975
- ￥1.026665
- ￥0.908675
- ￥0.761425
- ￥0.695875
- ￥0.656545
现货最快4小时发货
- 广东仓
- 2835
2500个/圆盘
个
总额￥0
近期成交34单

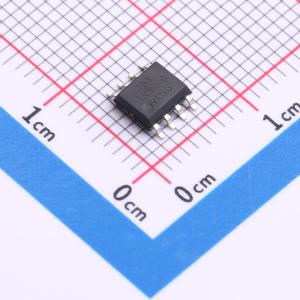

- 功能类型
- 降压型
- 工作电压
- 4.5V~40V
- 输出电压
- 5V
- 输出电流
- 3A
描述XL1509是一款单片IC,设计用于降压DC/DC转换器,能够驱动3A负载而无需额外的晶体管。它节省了电路板空间,外部关断功能可通过逻辑电平控制进入待机模式。内部补偿使反馈控制在线性和负载调节方面表现出色,无需外部设计。当输出电压低于0.5V时,开关频率会降低。XL1509的工作开关频率为150KHz,允许使用更小尺寸的滤波器。该芯片提供3.3V、5V、12V和可调输出版本,输入电压范围为4.5V至40V,输出负载电流为3A,具有低功耗待机模式和内置开关晶体管。
SMT扩展库
SMT补贴嘉立创库存3998
- 收藏
- 对比
9.3折
- ￥1.307859
- ￥1.03602
- ￥0.919491
- ￥0.774132
- ￥0.709404
- ￥0.67053
现货最快4小时发货
- 广东仓
- 3950
2500个/圆盘
个
总额￥0
近期成交83单
