TL1431IDT
- 厂商名称ST意法半导体
- 元件分类电压基准芯片
- 中文描述电压基准,并联-可调,2.5V至36V,0.4％基准,±22ppm/°C,SOIC-8
- 英文描述Adjustable Voltage Reference
- 数据手册TL1431IDT数据手册Datasheet PDF
- 在线购买
TL1431IDT概述
TL1431是一款可调并联电压基准，在整个工作温度范围内都能保证温度稳定性。
输出电压可通过两个外部电阻器设置为2.5 V至36 V之间的任意值。
TL1431的工作电流范围很宽，从1 mA到100 mA，典型动态阻抗为0.2Ω。
所有功能
输出电压可调：VREF至36 V
灌电流能力：1至100 mA
典型输出阻抗：0.22Ω0.22Ω
0.4%和0.25%的电压精度
汽车温度范围-40°C至+125°C
输出电压可通过两个外部电阻器设置为2.5 V至36 V之间的任意值。
TL1431的工作电流范围很宽，从1 mA到100 mA，典型动态阻抗为0.2Ω。
所有功能
输出电压可调：VREF至36 V
灌电流能力：1至100 mA
典型输出阻抗：0.22Ω0.22Ω
0.4%和0.25%的电压精度
汽车温度范围-40°C至+125°C
TL1431IDT中文参数
| 制造商: | STMicroelectronics | 分流电流—最大值: | 100 mA |
| 产品种类: | 参考电压 | 最小工作温度: | - 40 ℃ |
| 安装风格: | SMD/SMT | 最大工作温度: | + 105 ℃ |
| 封装 / 箱体: | SOIC-8 | 系列: | TL1431 |
| 参考类型: | Shunt Adjustable Precision References | 高度: | 1.25 mm |
| 输出电压: | Adjustable | 输入电压: | 2.5 V |
| 初始准确度: | 0.004 | 长度: | 5 mm |
| 温度系数: | 100 PPM / C | 最大输出电压: | 36 V |
| 串联VREF—输入电压—最大值: | 36 V |

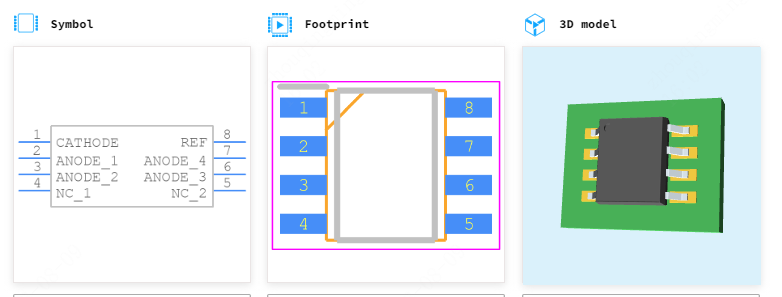

TL1431IDT引脚图
