TL074IDR
- 厂商名称TI德州仪器
- 元件分类运算放大器
- 中文描述运算放大器，四路，4个放大器，3 MHz，13 V/?s，7V至36V，SOIC，14引脚
- 英文描述Op Amp Quad Low Noise Amplifier±15V 14-Pin SOIC T/R
- 数据手册TL074IDR数据手册Datasheet PDF
- 在线购买
TL074IDR概述
TL074ID是一款四路低噪声JFET输入通用运算放大器，旨在提供比以前开发的任何运算放大器系列更广泛的选择。JFET输入运算放大器在单片集成电路中集成了匹配良好的高压JFET和双极晶体管。该器件具有高压摆率，低输入偏置和失调电流以及低失调电压温度系数。低谐波失真和低噪声使TL07x系列成为高保真和音频前置放大器应用的理想之选。TL07x系列提供失调调整和外部补偿选项。
低功耗
宽共模和差分电压范围
低输入偏置和失调电流
输出短路保护
0.003％典型的低总谐波失真
JFET输入级高输入阻抗
内部频率补偿
无闩锁运行
绿色产品，无Sb/Br
应用
电机驱动与控制，音频，测试与测量
低功耗
宽共模和差分电压范围
低输入偏置和失调电流
输出短路保护
0.003％典型的低总谐波失真
JFET输入级高输入阻抗
内部频率补偿
无闩锁运行
绿色产品，无Sb/Br
应用
电机驱动与控制，音频，测试与测量
TL074IDR中文参数
| 安装类型 | 表面贴装 | 最低工作温度 | -40 °C |
| 封装类型 | SOIC | 典型输入电压噪声密度 | 18nV/√Hz |
| 电源类型 | 双 | 轨对轨 | 无 |
| 每片芯片通道数目 | 4 | 高度 | 1.58mm |
| 引脚数目 | 14 | 典型电压增益 | 106 dB |
| 典型增加带宽产品 | 3MHz | 宽度 | 3.91mm |
| 典型双电源电压 | ±12 V, ±15 V, ±5 V, ±9 V | 长度 | 8.65mm |
| 典型转换速率 | 13V/?s | 尺寸 | 8.65 x 3.91 x 1.58mm |
| 最高工作温度 | +85 °C |

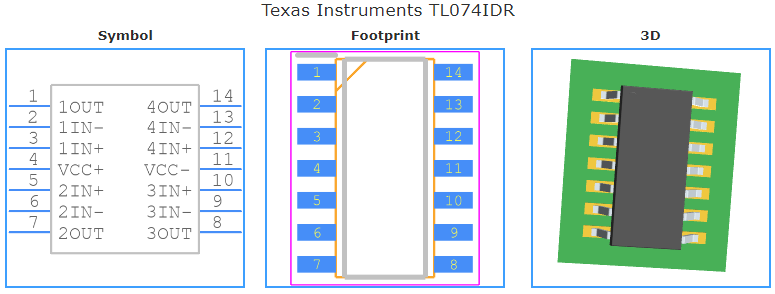

TL074IDR引脚图
