SN74HC86DR
- 厂商名称TI德州仪器
- 元件分类逻辑门
- 中文描述逻辑门 Quadruple 2-Input Exclusive-OR Gate
- 英文描述4-ch,2-input,2-V to 6-V 5.2 mA drive strength XOR(exclusive OR)gate
- 数据手册SN74HC86DR数据手册Datasheet PDF
- 在线购买
SN74HC86DR概述
SN74HC86器件包含四个独立双输入异或门。每个逻辑门以正逻辑执行布尔函数Y=A⊕B。
SN74HC86的特性
缓冲输入
宽工作电压范围：2V至6V
宽工作温度范围：–40°C至+85°C
支持多达10个LSTTL负载的扇出
与LSTTL逻辑IC相比，可显著降低功耗
SN74HC86的特性
缓冲输入
宽工作电压范围：2V至6V
宽工作温度范围：–40°C至+85°C
支持多达10个LSTTL负载的扇出
与LSTTL逻辑IC相比，可显著降低功耗
SN74HC86DR中文参数
制造商:Texas Instruments
产品种类:逻辑门
产品:Single-Function Gates
逻辑功能:XOR
逻辑系列:HC
栅极数量:4 Gate
输入线路数量:8 Input
输出线路数量:4 Output
高电平输出电流:-5.2 mA
低电平输出电流:5.2 mA
传播延迟时间:10 ns
电源电压-最大:6 V
电源电压-最小:2 V
最小工作温度:-40℃
最大工作温度:+85℃
安装风格:SMD/SMT
封装/箱体:SOIC-14
功能:XOR
输入类型:CMOS
逻辑类型:2-Input Exclusive-OR
位数:4 bit
工作电源电流:20 uA
工作电源电压:5 V
产品种类:逻辑门
产品:Single-Function Gates
逻辑功能:XOR
逻辑系列:HC
栅极数量:4 Gate
输入线路数量:8 Input
输出线路数量:4 Output
高电平输出电流:-5.2 mA
低电平输出电流:5.2 mA
传播延迟时间:10 ns
电源电压-最大:6 V
电源电压-最小:2 V
最小工作温度:-40℃
最大工作温度:+85℃
安装风格:SMD/SMT
封装/箱体:SOIC-14
功能:XOR
输入类型:CMOS
逻辑类型:2-Input Exclusive-OR
位数:4 bit
工作电源电流:20 uA
工作电源电压:5 V

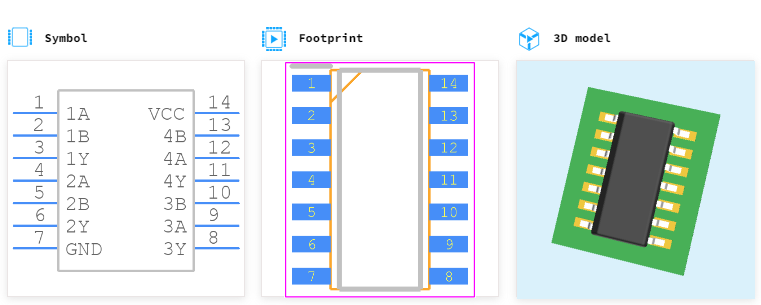

SN74HC86DR引脚图
