SN74AVC8T245RHLR
- 厂商名称TI德州仪器
- 元件分类总线收发器
- 中文描述具有可配置电压转换和三态输出的8位双电源总线收发器
- 英文描述8-Bit Dual-Supply Bus Transceiver with Configurable Voltage-Level Shifting and 3-State Outputs
- 数据手册SN74AVC8T245RHLR数据手册Datasheet PDF
- 在线购买
SN74AVC8T245RHLR概述
这款8位非反转总线收发器使用两个独立的可配置电源轨。SN74AVC8T245被优化为在VCCA/VCCB设置为1.4 V至3.6 V时工作。VCCA接受从1.2 V到3.6 V的任何电源电压。B端口被设计为跟踪VCCB。VCCB接受从1.2V到3.6V的任何电源电压。这允许在任何1.2V、1.5V、1.8V、2.5V和3.3V的电压节点之间进行通用的低电压双向转换。
SN74AVC8T245被设计用于数据总线之间的异步通信。该器件根据方向控制（DIR）输入的逻辑电平，将数据从A总线传输到B总线或从B总线传输到A总线。输出启用(OE)输入可用于禁用输出，以便总线被有效隔离。
SN74AVC8T245的设计使控制引脚（DIR和OE）由VCCA提供。
SN74AVC8T245解决方案与单电源系统兼容，以后可以用'245功能取代，只需重新设计最少的印刷电路板。
该器件完全指定用于使用Ioff的部分掉电应用。Ioff电路使输出失效，从而防止器件在断电时出现破坏性的电流倒流。
VCC隔离功能确保，如果任何一个VCC输入在GND，两个端口都处于高阻抗状态。
为了确保在上电或断电期间处于高阻抗状态，OE应通过一个上拉电阻与VCC连接；电阻的最小值由驱动器的电流消耗能力决定。
SN74AVC8T245被设计用于数据总线之间的异步通信。该器件根据方向控制（DIR）输入的逻辑电平，将数据从A总线传输到B总线或从B总线传输到A总线。输出启用(OE)输入可用于禁用输出，以便总线被有效隔离。
SN74AVC8T245的设计使控制引脚（DIR和OE）由VCCA提供。
SN74AVC8T245解决方案与单电源系统兼容，以后可以用'245功能取代，只需重新设计最少的印刷电路板。
该器件完全指定用于使用Ioff的部分掉电应用。Ioff电路使输出失效，从而防止器件在断电时出现破坏性的电流倒流。
VCC隔离功能确保，如果任何一个VCC输入在GND，两个端口都处于高阻抗状态。
为了确保在上电或断电期间处于高阻抗状态，OE应通过一个上拉电阻与VCC连接；电阻的最小值由驱动器的电流消耗能力决定。
SN74AVC8T245RHLR中文参数
| 制造商: | Texas Instruments | 最大工作温度: | + 125 C |
| 产品种类: | 转换 - 电压电平 | 传播延迟时间: | 2.5 ns |
| 系列: | SN74AVC8T245 | 数据速率: | 320 Mb/s |
| 类型: | Bus Transceiver | 高电平输出电流: | 12 mA |
| 安装风格: | SMD/SMT | 逻辑系列: | CMOS |
| 封装 / 箱体: | VQFN-24 | 低电平输出电流: | 12 mA |
| 电源电压-最小: | 1.2 V | 湿度敏感性: | Yes |
| 电源电压-最大: | 3.6 V | 工作温度范围: | - 40 C to + 125 C |
| 最小工作温度: | - 40 C | 输出类型: | 3-State |

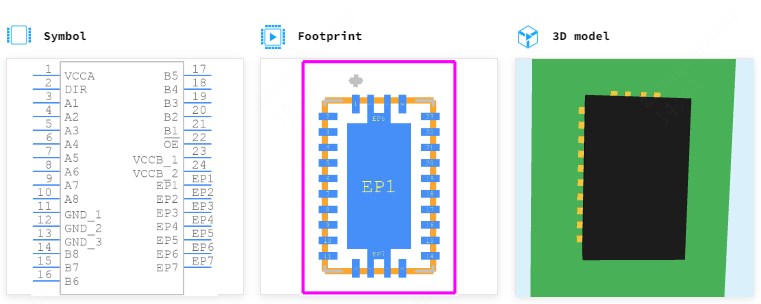

SN74AVC8T245RHLR引脚图
