PIC16F1704-I/P
- 厂商名称Microchip
- 元件分类8位微控制器
- 中文描述8位微控制器，PIC16F系列，14引脚，PDIP封装，CAN通道数0，PIC，4096字内存
- 英文描述MCU 8-bit PIC RISC 7KB Flash 3.3V/5V Automotive 14-Pin PDIP Tube
- 数据手册PIC16F1704-I/P数据手册Datasheet PDF
- 在线购买
PIC16F1704-I/P概述
PIC16F1704-I/P是增强型中档PIC16系列8位功能强大（200纳秒指令执行）且易于编程的基于CMOS闪存的微控制器，包含强大的PIC®(RISC)架构。该产品具有公认的中档x14架构的所有优点，并具有标准化功能，包括7kB的可寻址程序存储器大小、512字节的数据存储器大小、12个通用I/O引脚、两个比较器、8通道10-位模数(A/D)转换器和1个8位数模(D/A)转换器。该器件的最大工作频率为32MHz，工作电压范围为1.8至5.5V。
49个（14位宽）易于学习的指令
16级硬件堆栈
2个（16位）文件选择寄存器
带有内容保存的硬件中断处理
32kHz至32MHz内部振荡器
外设引脚选择(PPS)
掉电复位(BOR)
上电复位(POR)
2x运算放大器
过零检测
四个8位数字定时器
1个16位数字定时器
两个独立的PWM
2x捕捉/比较/PWM(CCP)
3x可配置逻辑单元模块(CLC)
1x互补波形发生器(CWG)/互补输出发生器(COG)
在线串行编程?(ICSP?)
应用
工业，车用，消费电子产品，电机驱动与控制，照明，医用，安全
49个（14位宽）易于学习的指令
16级硬件堆栈
2个（16位）文件选择寄存器
带有内容保存的硬件中断处理
32kHz至32MHz内部振荡器
外设引脚选择(PPS)
掉电复位(BOR)
上电复位(POR)
2x运算放大器
过零检测
四个8位数字定时器
1个16位数字定时器
两个独立的PWM
2x捕捉/比较/PWM(CCP)
3x可配置逻辑单元模块(CLC)
1x互补波形发生器(CWG)/互补输出发生器(COG)
在线串行编程?(ICSP?)
应用
工业，车用，消费电子产品，电机驱动与控制，照明，医用，安全
PIC16F1704-I/P中文参数
| 系列名称 | PIC16F | 高度 | 4.95mm |
| 封装类型 | PDIP | 程序存储器类型 | 闪存 |
| 安装类型 | 通孔 | 宽度 | 7.11mm |
| 引脚数目 | 14 | USART 通道数量 | 1 |
| 装置核芯 | PIC | 计时器 | 1 x 16位，4 x 8位 |
| 数据总线宽度 | 8Bit | 尺寸 | 19.69 x 7.11 x 4.95mm |
| 程序存储器大小 | 4096 字 | 脉冲宽度调制 | 2 x 10 位 |
| 最大频率 | 32MHz | LIN 通道数量 | 1 |
| 内存大小 | 512 B | 最高工作温度 | +85 °C |
| USB通道 | 1 | 长度 | 19.69mm |
| PWM单元数目 | 1 x 10 bit | 模数转换器 | 8 x 10 位 |
| SPI通道数目 | 1 | 计时器分辨率 | 8 bit, 16Bit |
| 典型工作电源电压 | 2.3 → 5.5 V | 指令集结构 | RISC |
| UART通道数目 | 1 | 最低工作温度 | -40 °C |
| 计时器数目 | 5 | 模数转换器单元数目 | 1 |
| I2C通道数目 | 1 |

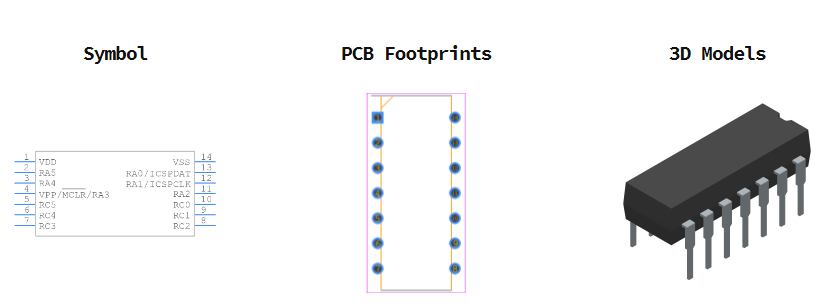

PIC16F1704-I/P引脚图
