01 痛点：为什么侧按开关总是“难伺候”？
在研发中，侧向按键（Side Push Switch）往往是工程师最头疼的部件之一。无论是 TWS 耳机充电仓的配对键，还是游戏手柄的功能键，开关不仅占据宝贵空间，还常面临“手感不一致”、“按压塌陷”或“寿命衰减快”等痛点。

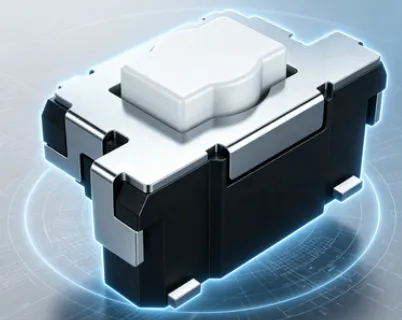

传统直插式侧键高度不可控，易顶到外壳；而普通贴片侧键虽低了高度，但高频按压下易弹片疲劳。THAM16 沉板式侧按轻触开关，正是为了解决“既要又要”矛盾而生，专为紧凑型电子设备设计的高性能元器件。创新沉板安装工艺，将主体嵌入PCB，实现低剖面设计，“沉板式”（Side Push / Low Profile）结构设计，为内部空间与整机装配带来了显著优势：
同时，对标国际一线品牌同系列产品，为充电桩、办公设备、POS机、对讲机、智能家电及游戏外设提供可靠性的解决方案。
本文将从多维度，为您拆解THAM16 的硬核实力。
02 选型四步法：如何精准匹配 THAM16？
应遵循以下“选型四步法”，确保选出的开关既适用又耐用。
第一步：定寿命（Life Cycle）
THAM16 需根据应用场景的频次进行选择：
B 等级（50 万次）： 用于高频操作场景，如消费电子设备按键、配电箱、办公设备的电源键。其内部弹片经特殊热处理，抗金属疲劳能力更强。
C/G 等级（30/10 万次）： 用于低频操作场景，如充电桩的设置键、储能蓄电池、家用电器的复位键，可有效控制成本。
第二步：挑手感（Operating Force）
手感是用户体验的灵魂。其多档操作力供选择：
180gf (B)： 轻触型。适合需频繁盲操作的设备，如耳机的配对键，手指轻轻一搭即可触发，反馈轻盈。
250gf (C)： 标准型。通用的力度，兼顾防误触与操作舒适度，适用于多数家电和办公设备。
320gf (G)： 重手型。专为防止误触设计，常见于游戏手柄的激烈操作中，或放在包中易受挤压的便携设备。
第三步：看尺寸与安装（Size & Mounting）
THAM16 核心优势在于沉板式（Reflow/SMD）设计。
外形尺寸：紧凑3.5×6.2mm footprint，比传统6×6mm 或4×4mm 直插开关省大量PCB 面积。
安装方式：嵌入式，侧按横向力矩由PCB 槽壁承担，端子仅承受电连接载荷。振动工况下失效模式从焊盘剥离转为触点磨损，寿命由焊接可靠性决定改为由簧片疲劳决定。
第四步：查环境适应性（Environment）
THAM16 触点采用全密封结构，有基础防尘能力。工作温度范围：−40℃ 至 +85℃ ，应对大多数消费电子及室内环境。若户外充电桩等环境，需外部防水罩设计。
结构稳定性：沉板式安装方式，开关与PCB 之间形成更紧密的机械连接。相较于传统的插脚式结构，THAM16 在抗振动和抗冲击性能上表现更为优异，保障其在复杂工况下的稳定运行。
03 工艺对比与实测数据：看不见的内部乾坤
为验证THAM16 的性能，与 国际知名品牌系列产品进行多维度的对比分析。
| 对比维度 | 键富 THAM16 | 国际知名品牌 同类产品 |
|---|---|---|
| 尺寸兼容性 | 完全兼容 ALPS 标准封装 可直接替换 |
行业标杆 定义标准尺寸 |
| 成本优势 | 性价比高 同等性能下价格更具竞争力 |
品牌溢价较高 |
| 供货周期 | 国产交期短 响应灵活 |
进口依赖 交期相对较长 |
| 技术支持 | 本地化服务 可定制化方案 |
标准化产品为主 |
| 质量稳定性 | 通过 ISO 认证 批次一致性良好 |
国际知名品牌 |
3.1 内部弹片 vs 弹簧结构
THAM16 采用成熟的簧片（Leaf Spring）结构，而非螺旋弹簧。
选择取向：簧片结构的接触点更稳定，其手感一致性（Click Ratio）极高。 簧片形变始终在弹性范围内、零件少、公差链短，所以一致性和成本占优；螺旋弹簧回弹线性、长行程更从容，但装配环节多。
实测：在按压测试中，操作力波动范围控制在±30gf 以内，确保手感高度统一。
3.2 镀银 vs 镀金触点
在电气性能上，THAM16 标配镀银触点。
导电性：银比铜的导电率更高，带一定电流负载时更稳；金抗氧化抗硫化更强，长期 μA 级低电平小信号采样更保险。银的导电率，在大电流负载下表现更佳。
额定参数：支持50mA/12V DC ，绝缘电阻高达 100MΩ (100V DC )，耐压强度 250V AC。覆盖了逻辑电路信号传输的需求。
3.3 焊接可靠性
作为SMT元件，THAM16 端子可焊性经过严格测试。在 260℃的回流焊峰值温度下保持数秒，其外壳采用高强度耐高温工程塑料，基座无变形，端子吃锡良好，虚焊率极低。
04 产品参数与结构工艺详解
THAM16 系列规格书摘要，可参考引用：
| 项目 | 参数指标 | 备注 |
|---|---|---|
| 外形尺寸 | 6.2×3.0×3.5mm | 含按钮高度，极其轻薄 |
| 安装方式 | SMD /沉板贴片 | 适合双面 PCB 布局 |
| 操作力 | 180gf/250gf/320gf | 误差: ±30gf/50gf /60gf |
| 行程 | 0.25±0.1mm | 短行程，响应迅速 |
| 机械寿命 | 100,000 ～ 500,000 Cycles | 取决于具体型号后缀 |
| 接触电阻 | 100mΩ Max | 初始值 |
| 耐电压 | 250V AC (1 min) | 安全裕度大 |
| 工作温度 | −40℃∼+85℃ | 宽温域设计 |
结构亮点：
THAM16 采用了双簧片设计（部分型号），有效消除触点抖动（Chattering），确保信号输出的纯净度。
05 细分系列对比表
为了您方便选型，对比表如下：
| 型号后缀 | 操作力 | 寿命 | 场景推荐 | 特点 |
|---|---|---|---|---|
| THAM16-030BW2-R | 180gf | 50万次 | TWS耳机，智能手表 | 极致轻柔，黑底白钮 |
| THAM16-030CW2-R | 250gf | 30万次 | 遥控器，小家电 | 通用标准，性价比高 |
| THAM16-030GW2-R | 320gf | 10万次 | 工控面板车载 | 防误触，手感硬朗 |
06 主流应用场景解析
THAM16 凭借其“小而美”的特性，已渗透至以下领域：
1.车载电子｜远程无钥匙进入(RKE)
痛点：车载环境振动大、温变范围宽，开关需稳定耐久，抵御持续震动冲击。
应用：车载遥控钥匙、车门无钥匙进入按键，长期触发不易失灵。
2.工业设备｜配电盘、配电箱、机器人、无人机等
痛点：工业场景持续振动、环境复杂，对可靠性、机械耐久要求高。
应用：设备操控功能按键，稳定输出触发信号，适配工业长时间运行工况。
3.办公设备｜打印机、复印机
痛点：打印机墨盒更换键、复印机功能键使用频率高，且空间狭小，易接触差。
应用：选用30万次寿命版本。THAM16 的侧向受力结构设计合理，耐受较大力度的按压，侧向受力结构抗侧翻，保证长期稳定运行。
4.家用消费电子｜手机、电视机、直饮水机、微波炉、平板、可穿戴、笔记本、周边设备
痛点：按键防水防潮，且外观要求高，内部装配空间紧张。
应用：搭配贴胶实现防水防潮；薄机身设计，不影响外观，优化握持手感。
5.游戏外设｜游戏控制器、游戏机
痛点：玩家的“搓招”速度极快，普通开关易连击失效或手感发肉。
应用：手柄下压键、辅助功能键；段落感清晰，触发响应速度快。
6.新能源与商用终端｜充电桩、POS 机、对讲机
痛点：设置按键常位于侧面，且长期在户外，对防尘和寿命有要求。
应用：THAM16支持沉板安装，缩减内部空间，密封结构有效抵御粉尘堆积。
7.医疗设备｜健康器具、分析检测仪器
痛点：设备要求按键手感统一、触发稳定，杜绝接触失灵造成操作故障。
应用：仪器操作功能按键，触发一致性优秀，满足医疗设备可靠性标准。
07 故障复盘案例：避坑指南
在实际应用中，有些失效案例，供参考：
案例一：按键卡死无法回弹
现象：某客户在使用THAM16 生产蓝牙耳机时，发现部分产品按键按下后不回弹。
原因分析：经切片分析，发现PCB 上的沉板槽孔尺寸偏小，导致底部的塑料壳体被 PCB 边缘挤压变形，进而压迫内部弹片运动轨迹。
解决方案：修正PCB 封装库，将沉板槽孔单边间隙从 0.1mm扩大至 0.2mm ，问题解决。
启示：沉板式开关对PCB 开孔精度敏感，务必严格按照规格书公差设计。
案例二：接触不良，信号断续
现象：某工控设备在使用半年后，侧键出现失灵。
原因分析：该设备安装在粉尘极大的车间，未做外部密封。粉尘进入开关内部，附着在银触点上形成绝缘层。
解决方案：虽THAM16 有一定防尘能力，但恶劣环境仍需外加硅胶套防护。更换新开关并增加防护罩后，故障不再复现。
08总结与建议
THAM16 沉板式侧按轻触开关，是一款集超薄尺寸、优异手感、高可靠性于一身的成熟产品。对标 ALPS SKSN 系列的高性价比替代方案，更是解决现代电子设备“侧键焦虑”的利器。
以下是给工程师的建议：
画图前：请下载最新3D 模型，确认沉板槽位与周围元器件的安全距离。
选型时：不要盲目追求高寿命，根据实际使用频率选择10万~50万次版本，平衡成本。
打样时：建议申请多种样品进行手感盲测，找到最适合您产品调性的那个“Click”。
希望能为您的产品设计提供有力支持！
