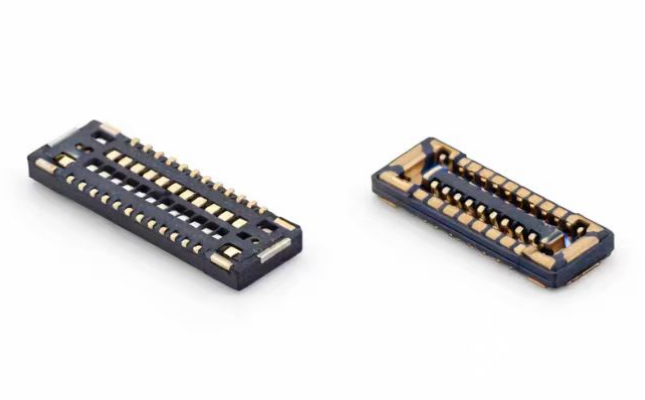

G-Switch品赞研发量产小型0.35mm间距系列板对板连接器

多年来小型 BTB连接器在市场销量火爆，因产品小而精，国产研发与生产技术无法突破0.35mm Pitch 合高0.6的品质稳定性以及量产的良率，导致国产成本反倒比进口的更高。品赞插头插座采用全Molding工艺设计，产品一致性高，量产稳定，成本直逼日系。





产品特性：具备混合电源供电能力和节省空间的设计，配备两个可处理高达5A的电源触点，减少信号触点数量以节省安装空间。坚固的设计，全装甲导轨可防止在对接时因未对准而损坏外壳。增强PCB剥离强度，插头和插座的每个电源触点都有3个焊接区域。高接触可靠性，电源和信号触点均采用两点接触设计。卓越的性能，金属导轨具有较宽的自对准范围，独特的锁定触点设计可产生清晰的触感咔哒声，确保完全对接。

技术特点：



1.品赞Molding工艺设计思路：

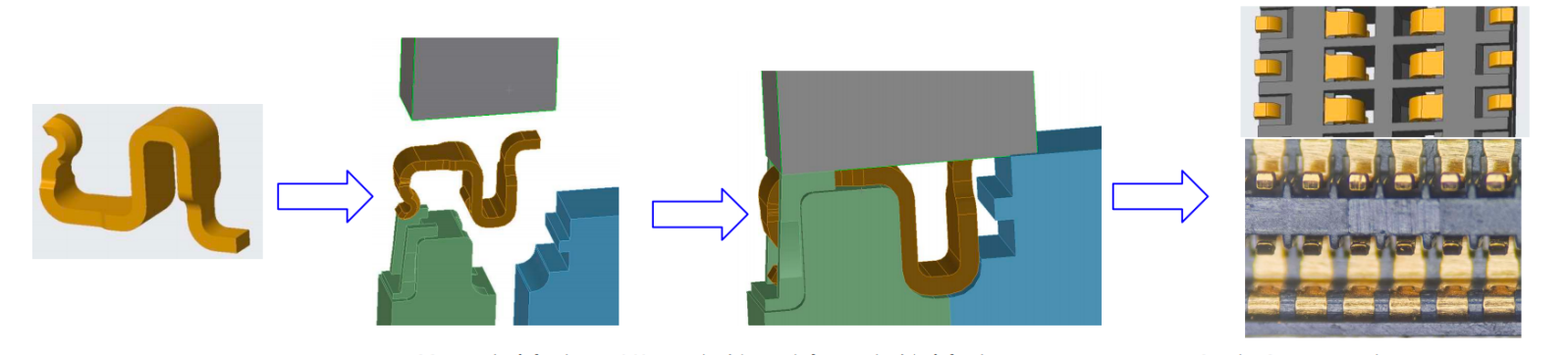

公母全InsertMolding工艺，高精度的模具定位，端子定位精度0.003mm，内应力小，产品不容易变形。
2.品赞结构设计：

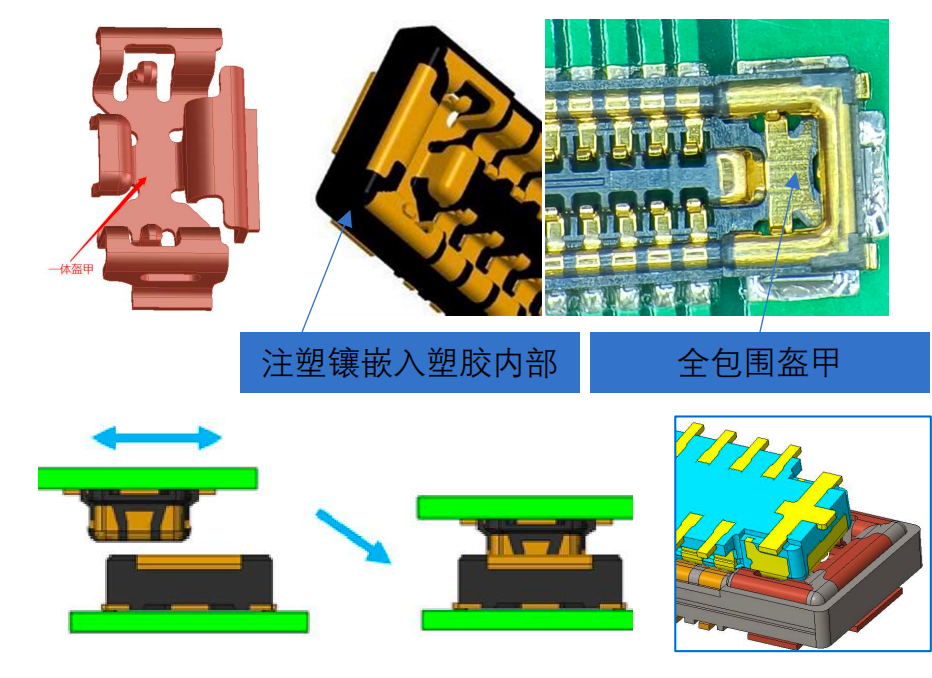

盲扣允许偏移量达0.25mm，埋入式内外金属包裹
3.品赞采用开关原理与BTB结合： I/M端子，端子落差在0.005，不影响扣合手感，PIN数越大越有优势。
影响扣合手感率的主要因素： 端子的凸包、台阶的形状及尺寸 ------由冲压模具保障（±0.03） 2. 端子在成品中的X、Y、Z向位置度尺寸----- 由塑胶模具保障（±0.03 ）（插装式母座由端子与胶芯配合间隙及装配自动机保障±0.01~0.02） 轻触类的手感CK值比较好的是45-70%，这种公母对扣的手感率在75-95%之间最好。
4.品赞是如何保证品质：
常见问题		问题现象	原因分析		品赞规避问题措施

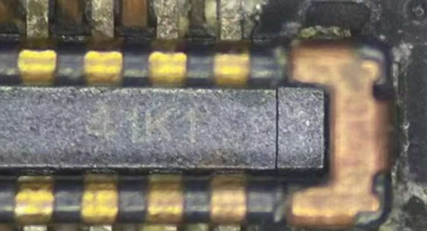

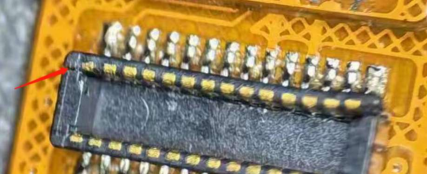

a.局部漏镀			组装工艺：端子地片分开电镀，再进行组装，端子固定片太小，增加漏镀风险。		G-Switch产品固定片和端子均采用全I/M成型，成型后一次电镀，所有金属一次电镀完成，电镀后以及组装段CCD检测确认。
b.端子组装不到位			组装工艺：端子地片插入靠组装机进行，机台精度或变异问题，导致端子地片未插入到位，端子SMT平面度不良。		G-Switch产品固定片和端子均采用全I/M成型，组装过程没有端子或地片的组装，固定片在注塑段已经包在塑胶中。

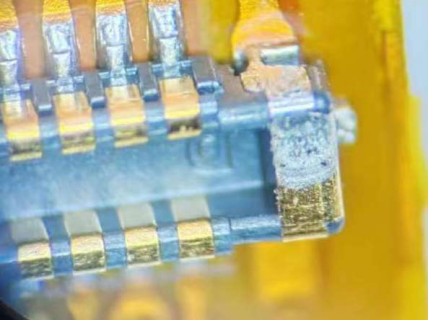

c.电镀不良趴锡			端子电镀后注塑，需要非常高精度的点镀模具，大批量后点镀模具出现磨损，端子出现渗金，SMT爬锡。		G-Switch产品固定片和端子均采用全I/M成型，通过塑胶进行焊脚隔镍区进行包裹，焊锡过程可保证锡不会往上爬。
d.扣合手感差			组装地片，导引不足，地片与塑胶结合较差，重复使用水口料。组装端子尺寸不稳定,扣合力不稳定。		1.G-Switch产品固定片埋入塑胶中，对产品两端进行全周包裹，且两端拉高后做大导引。2.公母全I/M的端子，端子由模具定位，接触区位置一致
5.品赞板对板0.35mm间距型号：
商品编码	品赞型号			品赞规格
C53222285	GT-B0354MSV05-06B1201			0.35mm Pitch 180º H0.47mm SMT型 双排公座  06Pin
C49340390	GT-B0354MSV05-10B1201			0.35mm Pitch 180º H0.47mm SMT型 双排公座  10Pin
C49340391	GT-B0354MSV05-50B1201			0.35mm Pitch 180º H0.47mm SMT型 双排公座  50Pin
C49340392	GT-B0354FSV06-10B1201			0.35mm Pitch 180º H0.55mm SMT型 双排母座  10Pin
C49340393	GT-B0354FSV06-50B1201			0.35mm Pitch 180º H0.55mm SMT型 双排母座  50Pin
C53222286	GT-B0354MSV05-10B1202			0.35mm Pitch 180º H0.475mm SMT型 双排公座  10Pin
C53222287	GT-B0354MSV05-16B1202			0.35mm Pitch 180º H0.475mm SMT型 双排公座  16Pin
C53222288	GT-B0354MSV05-24B1202			0.35mm Pitch 180º H0.475mm SMT型 双排公座  24Pin
C53222289	GT-B0354MSV05-30B1202			0.35mm Pitch 180º H0.475mm SMT型 双排公座  30Pin
C53222290	GT-B0354MSV05-32B1202			0.35mm Pitch 180º H0.475mm SMT型 双排公座  32Pin
C53222291	GT-B0354MSV05-34B1202			0.35mm Pitch 180º H0.475mm SMT型 双排公座  34Pin
C53222292	GT-B0354MSV05-40B1202			0.35mm Pitch 180º H0.475mm SMT型 双排公座  40Pin
C53222293	GT-B0354MSV05-50B1202			0.35mm Pitch 180º H0.475mm SMT型 双排公座  50Pin
C53222294	GT-B0354MSV05-60B1202			0.35mm Pitch 180º H0.475mm SMT型 双排公座  60Pin
C53222295	GT-B0354FSV06-06B1202			0.35mm Pitch 180º H0.55mm SMT型 双排母座  06Pin
C53222296	GT-B0354FSV06-10B1202			0.35mm Pitch 180º H0.55mm SMT型 双排母座  10Pin
C53222297	GT-B0354FSV06-16B1202			0.35mm Pitch 180º H0.55mm SMT型 双排母座  16Pin
C53222299	GT-B0354FSV06-30B1202			0.35mm Pitch 180º H0.55mm SMT型 双排母座  30Pin
C53222300	GT-B0354FSV06-32B1202			0.35mm Pitch 180º H0.55mm SMT型 双排母座  32Pin
C53222301	GT-B0354FSV06-34B1202			35mm Pitch 180º H0.55mm SMT型 双排母座  34Pin
C53222302	GT-B0354FSV06-40B1202			0.35mm Pitch 180º H0.55mm SMT型 双排母座  40Pin
C53222303	GT-B0354FSV06-50B1202			0.35mm Pitch 180º H0.55mm SMT型 双排母座  50Pin
C53222304	GT-B0354FSV06-60B1202			0.35mm Pitch 180º H0.55mm SMT型 双排母座  60Pin
C53222298	GT-B0354FSV06-24B1202			0.35mm Pitch 180º H0.55mm SMT型 双排母座  24Pin
