深圳市芯伯乐电子有限公司是一家专业从事半导体器件研发与销售的企业，拥有国际一流水准的高性能模拟、混合集成电路设计能力和依据产品性能指标设计集成电路的丰富经验，熟知客户应用要求并提供最优芯片方案。
一、产品概述
在嵌入式系统与智能设备中，小容量、可重复擦写的非易失性存储器始终扮演着关键角色。芯伯乐24Cxx系列串行EEPROM凭借其标准化的接口、稳定的性能与极低的功耗，成为存储配置参数、用户设置、运行日志等的首选方案。无论是消费电子、工业控制还是物联网设备，都能见到它的身影。

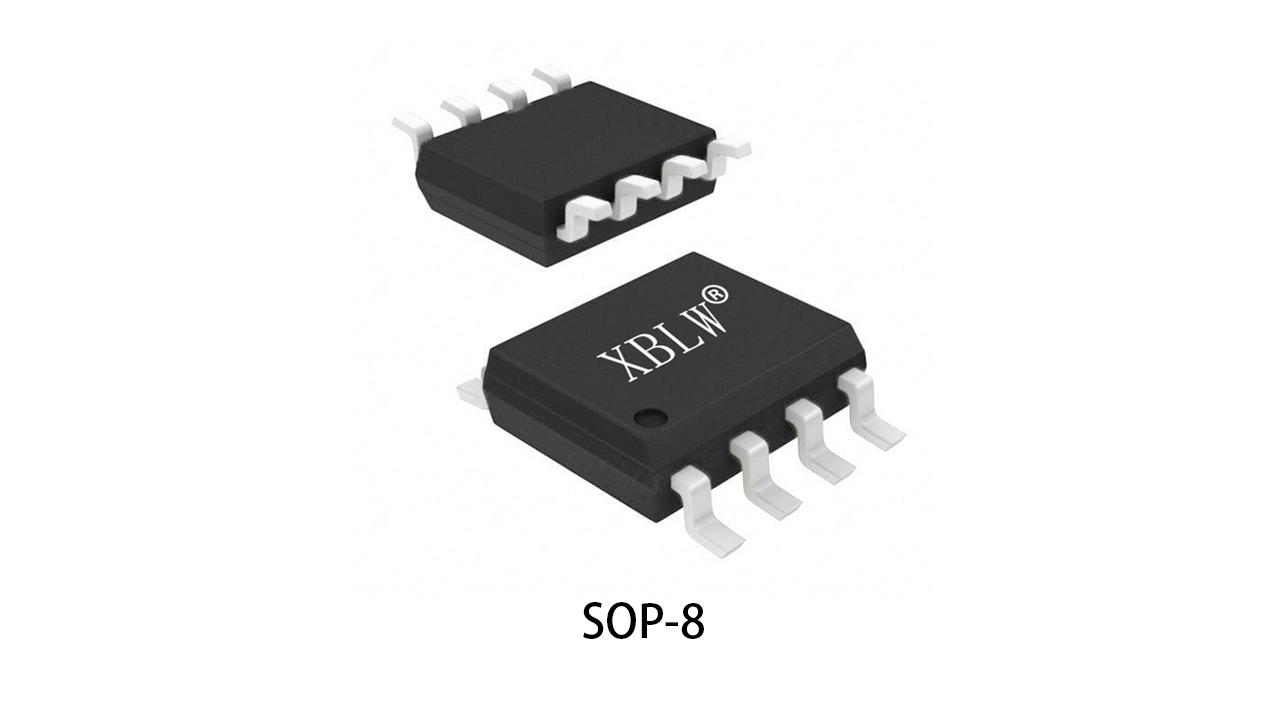

芯伯乐 24C02/24C04/24Cxx系列是基于 I²c总线协议的串行电可擦除存储器（EEPROM），支持在断电后长期保存数据。芯片采用SOP8、SOT23-5等紧凑封装，适应各类空间受限场景。工作电压范围宽（1.8V~5.5V），兼容3.3V与5V系统，具有良好的电源适应性。该系列覆盖从1Kbit至128Kbit等多种容量，常见型号包括：
| 型号 | 容量 | 组织 | 页写大小 | 工作电压 | 通讯协议 | 封装选项 |
| 24C01BN(XBLW) | 1 Kbit | 128 x 8 | 8 字节 | 1.8V~5.5V | I²c | SOP8,SOT23-5 |
| 24C02BN(XBLW) | 2 Kbit | 256 x 8 | 8 字节 | 1.8V~5.5V | I²c | SOP8,SOT23-5 |
| 24C04BN(XBLW) | 4 Kbit | 512 x 8 | 16 字节 | 1.8V~5.5V | I²c | SOP8,SOT23-5 |
| 24C08BN(XBLW) | 8 Kbit | 1024 x 8 | 16 字节 | 1.8V~5.5V | I²c | SOP8,SOT23-5 |
| 24C16BN(XBLW) | 16 Kbit | 2048 x 8 | 16 字节 | 1.8V~5.5V | I²c | SOP8,SOT23-5 |
| 24C32BN(XBLW) | 32 Kbit | 4096 x 8 | 32 字节 | 1.8V~5.5V | I²c | SOP8,SOT23-5 |
| 24C64BN(XBLW) | 64 Kbit | 8192 x 8 | 32 字节 | 1.8V~5.5V | I²c | SOP8,SOT23-5 |
| 24C128BN(XBLW) | 128 Kbit | 16384 x 8 | 64 字节 | 1.8V~5.5V | I²c | SOP8,SOT23-5 |
二、核心优势
标准 I²c接口：只需两根信号线（SCL、SDA），极大节省MCU引脚资源。
高可靠性：支持100万次擦写循环与100年数据保存寿命，确保数据长期稳定。
宽电压工作：1.8V~5.5V，适用于电池供电或低功耗设备。
内置写保护：支持硬件写保护引脚（WP），防止误写操作。
页写能力：支持多字节页写操作，提高写入效率。
多种地址选项：通过A0/A1/A2引脚实现同总线多器件寻址，扩展灵活。
三、典型应用场景
智能家电：存储洗衣机模式、空调设置、用户习惯等参数。
物联网终端：保存传感器标定数据、节点身份标识、网络配置。
消费电子：如打印机存配置、数码相框存图片索引、音响存音效参数。
四、典型应用电路设计指南
基本接线示例：
VCC：接1.8V~5.5V电源
GND：接地
SCL：接MCU的 I²c时钟线 SDA：接MCU的 I²c数据线（需上拉电阻，通常4.7kΩ）
A0/A1/A2：地址选择引脚，根据引脚高低电平决定地址器件 I²c地址
WP：接高电平禁止写入，接低电平允许写入
设计提示：
> 若总线挂载多个EEPROM，可通过A0/A1/A2引脚设置不同地址。
> 建议在SDA与SCL线上串联小电阻（如100Ω）以抑制信号振铃。
五、总结
芯伯乐24C02/24C04/24Cxx系列EEPROM以其标准化接口、高可靠性、低功耗与极简的外围电路，成为小容量非易失存储设计的经典之选。无论是在成本敏感型消费产品，还是在严苛环境下的工业设备中，它都能提供稳定、灵活、易于集成的存储解决方案，助力工程师快速实现产品功能并提升系统可靠性。
