兼顾性能与易用性，三佐 PCB 焊接端子技术与应用详解

SAMZO三佐 五金PCB焊接端子开发设计、原材参数、性能参数、技术与应用详解：





一、开发设计

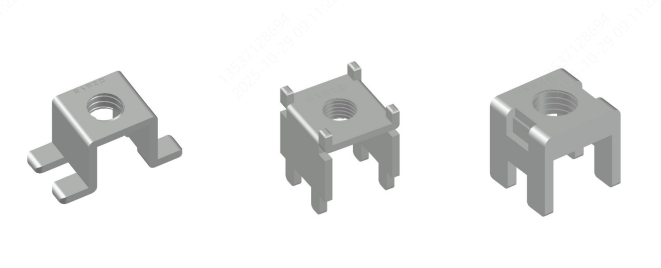

结构设计：PCB焊接端子有特定形状和中间的螺孔结构，这种设计是为了方便通过螺丝紧固导线或连接其他部件，确保连接的稳定性和可靠性。在设计时，需综合考量电气性能、机械强度、可制造性和易用性。要精准确定引脚数量、间距、形状以及整体外形尺寸，以保证与 PCB 板上的线路和其他元件完美适配。同时，也会考虑不同应用场景下的安装和使用便利性，比如是否便于插拔（若有此需求）、焊接是否牢固等。可能采用模块化设计理念，便于后期产品升级与改进，也利于不同功能模块的组合运用 。



电气性能设计：通过优化内部结构，降低接触电阻，保证良好的导电性，减少电能传输过程中的损耗和发热。针对高频信号传输应用，会进行阻抗匹配设计，防止信号反射和干扰，保障信号完整性。根据具体应用场景，合理设定额定电流和电压参数，确保在规定电气负荷下安全可靠运行 。电流方面设计有10A-200A的额定电流，确保客户多样化需求的选择。



外观设计：在满足功能性的基础上，注重外观的简洁性与标准化，以便于自动化生产和安装操作 。其外观形状、尺寸精度需符合相关行业标准和用户使用习惯 。目前螺孔直接分别：3mm.3.5mm.4mm.5mm.6mm等多种规格供于适配不同的使用场景。





二、原材参数



金属材料

金属铜：常见的有黄铜、磷青铜、紫铜等。若采用黄铜，其硬度较高，能使螺纹强度较好，但电阻率相对较大，发热较明显；磷青铜具备良好的导电性、弹性和耐腐蚀性；紫铜导电性佳，但硬度较低 。一般设计的金属原材厚度从0.8mm-1.5mm，也可能部分结构采用低碳钢等材料，以增强整体机械强度，如紧固部分使用低碳钢，与铜材质的导电部分一体成型，增大扭力、保证丝扣可靠 。

不锈钢：在一些对抗腐蚀、耐磨等性能要求较高的场合，可能会使用不锈钢材质，增强端子的耐用性 。



表面处理材料：为增强抗氧化、抗腐蚀能力以及可焊性，会进行表面处理。常见如镀镍，可增强传导性能和抗腐蚀性；焊脚部位可能加厚镀锡，提升与 PCB 板焊接时的浸润性和焊接强度 。部分高端产品还可能采用镀金等处理方式，进一步提高导电性和抗腐蚀能力 。





三、性能参数



电气性能

接触电阻：反映端子与导线或其他连接部件之间的接触紧密程度和导电性能，低接触电阻可减少电能损耗和发热，一般要求在较低水平，如毫欧级别 。

绝缘电阻：衡量端子绝缘部分阻止电流通过的能力，绝缘电阻越高，电气安全性越好，通常要求达到兆欧级别甚至更高 。

额定电流：指端子在正常工作条件下能够持续承载的最大电流值，超过该值可能导致过热甚至损坏，具体数值根据产品设计和应用场景而定 。

额定电压：端子能够承受的最大安全工作电压，超过此电压可能引发电气击穿等安全问题 。

耐压强度：表示端子在承受高于额定电压的瞬间或短时间电压时不被击穿的能力，是衡量电气绝缘性能的重要指标 。



机械性能

抗拉强度：体现端子抵抗拉伸外力的能力，确保在受到外力拉扯时不会轻易断裂 。

扭矩承受能力：对于有螺孔结构用于螺丝紧固的端子，需具备一定的扭矩承受能力，保证螺丝拧紧过程中端子不会损坏，且能提供可靠的紧固力 。



环境性能

耐温性：能在一定温度范围内正常工作，包括低温环境下不发生脆化、变形，高温环境下不软化、熔化或性能大幅下降 。一般工作温度范围可能在 - 40℃ 至 + 125℃ 左右，具体依产品设计和应用场景而定 。

耐腐蚀性：通过表面处理等方式，具备抵抗环境中化学物质（如湿气、盐雾、酸碱等）腐蚀的能力，延长使用寿命 。可通过盐雾试验等方法进行验证 。

耐湿性：在高湿度环境下，能保持良好的电气性能和机械性能，防止因受潮而导致绝缘性能下降或金属部分生锈等问题 。



四、技术

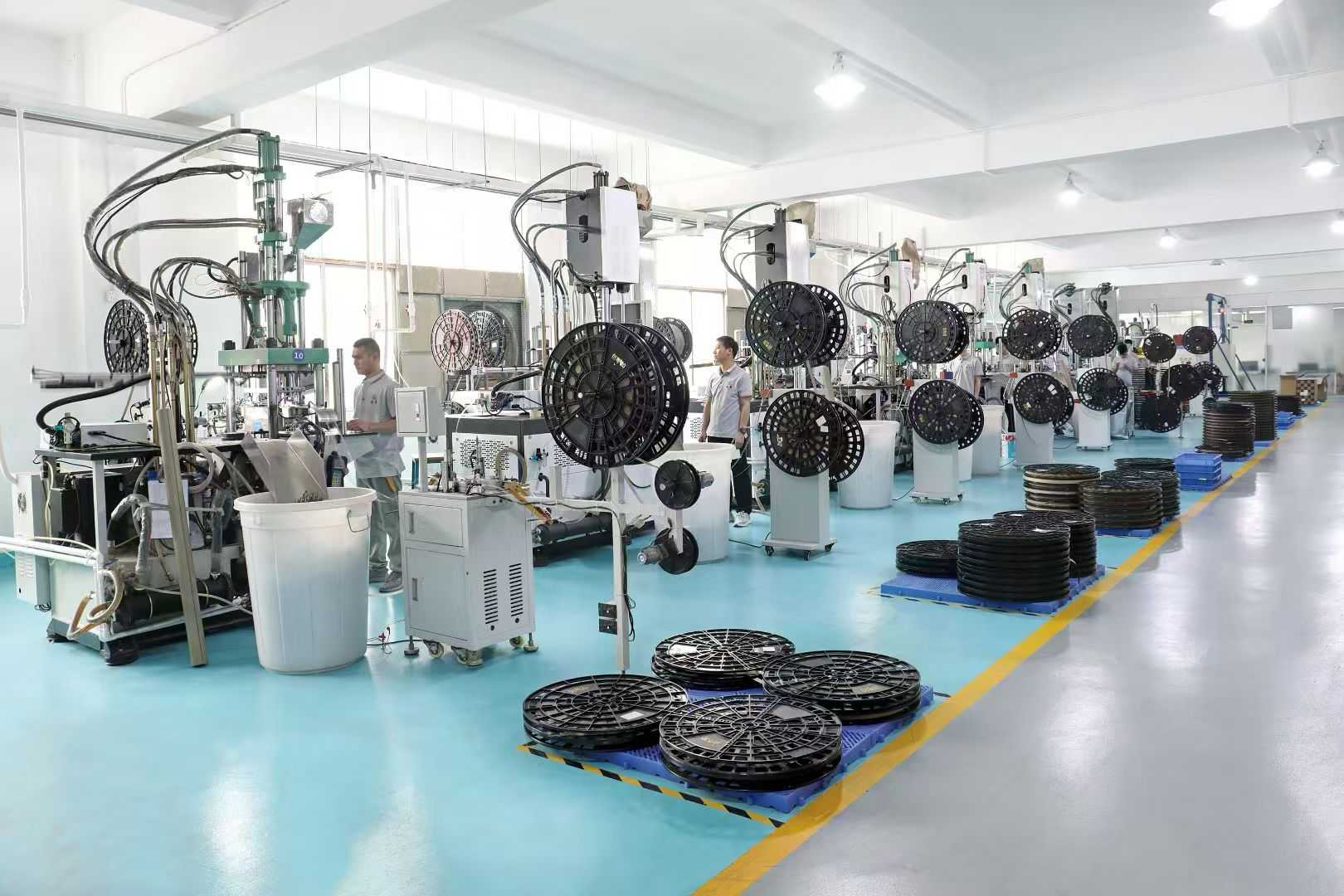

制造技术：运用精密冲压、表面处理等工艺制造。精密冲压确保金属部分尺寸精度和形状准确性；采用高精度模具，保障产品尺寸精度和一致性，降低次品率 。在生产过程中，会对关键尺寸和性能指标进行实时监测和控制 。可能还会运用先进的自动化生产设备和工艺优化技术，提高生产效率和产品质量稳定性，如引入自动化装配线、在线检测系统等 。



焊接技术：适配波峰焊、回流焊、手工焊接、通孔回流焊等多种焊接工艺。波峰焊适合大批量生产，但需控制好温度、波峰高度、焊接时间等参数，防止出现端子表面熔锡等问题；回流焊常用于表面贴装技术，能精确控制焊接位置和质量，焊接一致性好 ；手工焊接灵活性高，适用于小批量生产、维修调试，但对操作人员技能要求高 ；通孔回流焊结合通孔安装和回流焊优点，提高焊接可靠性 。为保证焊接质量，还会对焊接工艺参数进行优化和验证，开展焊接可靠性试验等 。





五、应用

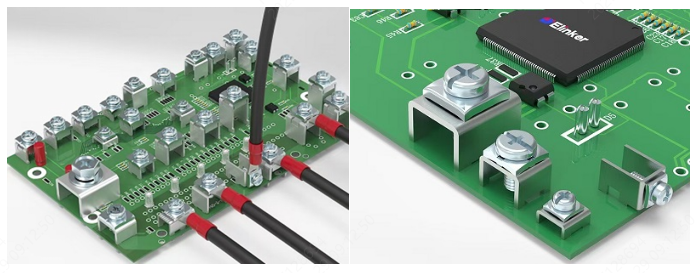

消费电子领域：用于电脑、手机、电视、音响等设备中，连接电源、信号、地线等线路，保障设备内部电气连接的稳定和可靠 。比如手机主板上连接电池、摄像头、显示屏等部件的线路可能会用到此类焊接端子 。



工业控制领域：应用于工业控制器、PLC 扩展模块、电源模块等。在自动化生产线的控制电路中，用于连接传感器、执行器与控制单元，实现控制信号和电力的传输 ；PLC 扩展模块通过焊接端子实现信号的输入输出扩展 。



汽车电子领域：在汽车发动机控制单元、车身控制系统、车载娱乐系统等电子控制系统中，承担连接不同电子部件的任务，传输数据和电力，确保汽车各系统稳定运行 。



通信领域：用于交换机、路由器等通讯设备以及传感器接口，实现多路信号的连接与传输，部分多路并行的通讯设备利用此类焊接端子进行信号分配和传输，减少信号干扰 。



电源领域：在电源供应器、电池管理系统等中，实现电源输入输出连接以及电路间连接 。例如电源模块通过焊接端子连接输入电源线、输出负载线以及内部不同电路模块 。



医疗设备领域：对于监护仪、超声诊断设备等医疗仪器，此类焊接端子需具备高精度、高可靠性，确保医疗设备电气连接稳定，保障医疗设备正常运行和人体安全 。



商品编码	厂家型号	规格	品牌	类目
C32710808	8060500M4	8*8-M4	三佐	PCB焊接端子
C32710810	91186400M5	9.2*11.1-M5	三佐	PCB焊接端子
C32710809	14580400M5	14.5*14.5-M5	三佐	PCB焊接端子
C39833004	91165400M4	9.2*11.2-M4	三佐	PCB焊接端子
C41416688	14580S0M5	14.5*14.5-M5	三佐	PCB焊接端子
C39833006	911110400M5	9.2*11.3-M5	三佐	PCB焊接端子
C41416692	1040080S1M5	10*40-M5	三佐	PCB焊接端子
