HCI杭晶电子：TCXO系列晶振在对讲机系列中的应用
2025-06-25 16:52:00阅读量：410

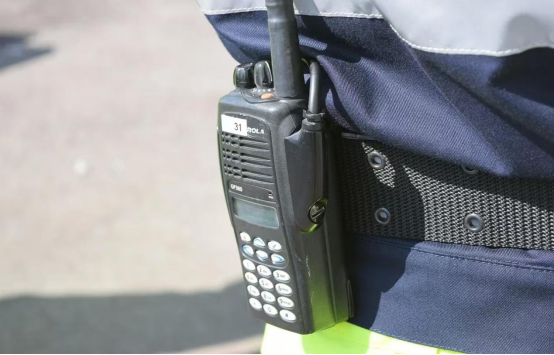

一、对讲机原理
对讲机是一种无线通信设备，通过电磁波传输语音信号，实现短距离的实时双向通话。它通常用于需要即时沟通的场景，如公共安全、应急救援、建筑施工、物流管理和户外活动。高速数据传输。
二、对讲机的特点
即时通信：无需网络或基站支持，按键即可通话。
频段支持：主要工作在VHF（超高频）或UHF（特高频）频段。
便携性：体积小、功耗低，适合长时间使用。
多功能性：部分设备支持定位、加密通信、组群通话等功能。
现代对讲机因其可靠性和便捷性，广泛应用于各类专业场景和消费者市场。
三、晶振在其中的主要作用
晶振是对讲机的核心频率生成组件，确保信号的稳定传输和接收。
参考频率源——晶振为对讲机射频模块提供精准的参考频率，用于调制和解调信号。
频率稳定性——在多变环境下，晶振的高稳定性确保对讲机的通话质量，避免频率漂移。
温度补偿——部分对讲机使用TCXO（温补晶振），适应温度变化，提升性能。
多频段支持——部分对讲机使用TCXO（温补晶振），适应温度变化，提升性能。
晶振在对讲机产品中提升了通信可靠性和抗干扰能力，是其不可或缺的重要组件。
四、对讲机常见的晶振频率
针对高端对讲机，多采用TCXO/VCTCXO 晶振，以确保通信在不同工作范围内的信号可靠性。
选型参考
常见参数
|
Type 型号 |
Size 尺寸 |
Frequency 常见频率 |
Output 输出 |
Frequency Stability 稳定度 |
Temperature Range 工作温度 |
Phase Noise 相躁 |
|
TC21S4 |
2.0×1.6mm |
12.8MHz / 19.2MHz / 26MHz / 38.4MHz / 52MHz |
Clipped Sine wave
/
CMOS |
<±0.5ppm
/
<±1.0ppm |
-40-85℃ |
-135dBc@10kHz |
|
TC22S4 |
2.5×2.0mm |
|||||
|
TC32S4 |
3.2×2.5mm |
杭晶已交付型号参考
|
商品编码 |
厂家型号 |
规格 |
品牌名称 |
类目 |
产品展示 |
|
C19674249 |
高精度,高稳定性,TCXO, 封装:2016,频率:32MHz, 输出方式:Clipped Sine wave,工作电压:1.8V,频率稳定度:±1.0ppm,工作温度:-40-85℃ |
|
温度补偿晶体振荡器（TCXO） |
 |
|
|
C19674250 |
|
高精度,高稳定性,TCXO, 封装:2520,频率:26MHz, 输出方式:Clipped Sine wave,工作电压:3.3V,频率稳定度:±0.5ppm,工作温度:-40-85℃ |
|
温度补偿晶体振荡器（TCXO） |
|
|
C20623084 |
高精度,高稳定性,TCXO, 封装:2520,频率:25MHz, 输出方式:Clipped Sine wave,工作电压:3.3V,频率稳定度:±0.5ppm,工作温度:-30-85℃ |
|
温度补偿晶体振荡器（TCXO） |
||
|
C19674261 |
|
高精度,高稳定性,TCXO, 封装:3225,频率:40MHz,输出方式:Clipped sine wave,电压:3.3V,频率稳定度:±0.5ppm,工作温度:-30-85℃ |
|
温度补偿晶体振荡器（TCXO） |
|
|
C19674258 |
高精度,高稳定性,TCXO, 封装:3225,频率:25MHz,输出方式:Clipped sine wave,电压:3.3V,频率稳定度:±0.5ppm,工作温度:-40-85℃ |
|
温度补偿晶体振荡器（TCXO） |
||
|
C19674256 |
|
高精度,高稳定性,TCXO, 封装:3225,频率:10MHz,输出方式:Clipped sine wave,电压:3.3V,频率稳定度:±0.5ppm,工作温度:-40-85℃ |
|
温度补偿晶体振荡器（TCXO） |
|
|
C19674254 |
|
高精度,高稳定性,TCXO, 封装:3225,频率:50MHz,输出方式:CMOS,电压:3.3V,频率稳定度:±2.5ppm,工作温度:-40-85℃ |
|
温度补偿晶体振荡器（TCXO） |
|
|
C19674262 |
|
高精度,高稳定性,TCXO, 封装:5032,频率:10MHz,输出方式:CMOS,电压:3.3V,频率稳定度:±2.5ppm,工作温度:-40-85℃ |
|
温度补偿晶体振荡器（TCXO） |
 |
|
C39833096 |
|
高精度,高稳性,VCTCXO, 封装：7050,频率：10MHz,输出波形:Clipped sine wave,工作电压:3.3V,频率稳定度:±2.5ppm工作温度:-30-85℃，调整范围:Tuning ＞±5ppm |
|
压控温度补偿晶体振荡器（VCTCXO） |
